地下管廊環境監測

一、地下管廊環境監測概述

       地下管廊裝有各種線信號線、熱力管、燃?xì)夤?、電信管道、給水管道、電力管道等等，是一個多種信號與傳輸對象交匯的場所，為了充分保障管廊內環境安全，需要對其內部環境進行監測，以達到實時、自動監測地下管廊內的環境，其重要性不言而喻。

二、地下管廊環境監測系統功能

       主要涉及到管廊內的溫濕度、燃?xì)庑孤?、火險、有害氣體、積水監測等。據實際情況，還可能涉及到其它監測。

       通過在地下管廊配置相應的傳感器及報警器，并通過通信將監測信號從投料口引出到地面上，并通過無線通信(GPRS)傳輸?shù)奖O(jiān)控中心，通過配套的 綜合管理軟件對數據進行分析。通過軟件對每個測點的地理位置、測量值或工作狀態進行連續采集，如出現異常，系統會自動生成報警(聲光報警、短信報警、郵件 報警可選)，時間通知到相關人員，將可能出現的險情消滅在萌芽狀態，避免造成大的經濟損失及影響管涵的正常工作。

三、地下管廊環境監測系統測點說明

       由于管廊較長，需要選擇合適的距離來設置監測點。

       1、對于溫濕度數據可以對參考200米一個測點。

       2、對于燃?xì)鈭?bào)警則要針對實現情況選擇布的距離要大大縮短(或者選擇可能會發生報警的特殊區域)。

       3、對于積水報警則選擇低洼或易積水區域監測。

       4、對于有害氣體監測，則要判斷具體是什么氣體為主，為何產生，如果產生了積水(污水)可能會產生惡臭氣體等。

       5、對于火情報警，按消防標準的話，會很密集，具體到管廊按什么標準，需要另行考慮。

四、地下管廊環境監測系統

1、工業級防水溫濕度變送器

1.1產品概述

       該變送器廣泛適用于通訊機房、倉庫樓宇以及自控等需要溫濕度監測的場所，傳感器內輸入電源，測溫單元，信號輸出三部分完全隔離。安全可靠，外觀美觀，安裝方便。殼體為防水殼，內部電路板做特殊防水處理，適用于室外及高濕度，腐蝕性大的場合。

1.2功能特點

       采用瑞士進口的測量單元，測量精準。采用專用的485電路，通信穩定。10~30V寬電壓范圍供電，規格齊全，安裝方便。

1.3主要技術指標

       供電電源：10~30V DC     濕度測量范圍：0~100% RH     溫度測量范圍：-40℃~80℃(可定制)     濕度精度：±3%RH(默認）     溫度精度：±0.5℃(默認)     存儲環境：-40℃~80℃

輸出信號：485     參數配置：軟件設置

2、工業級光電感煙探測器　　

2.1 產品概述

       RS-YG-N01光電感煙火災探測報警器（以下稱報警器）能夠探測火災時產生的煙霧。報警器采用光電感煙器件及優良的生產工藝，工作穩定，外形美觀，安裝簡單，無需調試，可廣泛應用于商場、賓館、商店、倉庫、機房、住宅等場所進行火災安全檢測。報警器內置蜂鳴器，報警后可發出強烈聲響。報警器采用標準的485信號輸出，Modbus協議，支持二次開發。

2.2 主要技術指標

       供電電源：10~30V DC

       靜態功耗：0.12W

       報警功耗：0.7W

       報警聲響：≥80dB

       信號輸出：RS485

       通信協議：Modbus-RTU

       煙霧靈敏度：1.06±.26%ＦＴ

       符合標準：GB4715-2005

       工作環境：-10℃~50℃，≤95%，無凝露

3、工業級水浸變送器

3.1 產品概述

       該水浸探測器廣泛適用于通訊基站、賓館、飯店、機房、圖書館、檔案庫、倉庫、設備機柜以及其它需積水報警的場所，傳感器內輸入電源，感應線，信號輸出三部分完全隔離。安全可靠，外觀美觀，安裝方便。

3.2 功能特點

       我公司采用交變電流采集積水的電感參數，準確區分是否發生水浸，甚至可以區分純凈水與自來水（默認以自來水為檢測對象，若要檢測純凈水請?zhí)厥庹f(shuō)明）。因?yàn)椴捎媒蛔冸娏鳈z測，電極即使長時間浸泡也不會產生電泳極化，不依賴特殊電極，做到壽命長、檢測可靠。---此技術為我公司專利，已獲專利局授權，凡仿冒者我公司保留追究其法律責任的權利。

3.3 主要技術指標

供電電源：10~30V DC

存儲環境：-20℃~80℃

誤報率：<100ppm

繼電器輸出：常開觸點

4、管廊環境監控主機

       大屏中文液晶顯示，界面簡潔友好，10-30vdc 供電。

       具有 1 路 ModBus-RTU 主站接口可接入我司所有類型的 485 變送器例如：風速、風向、空氣質量、土壤水分等 485 變送器。

       1 路 RJ45 網口，可將監測數據上傳至遠端監控軟件平臺，1 路多功能 GPRS 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺。

       具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件。

       強大的脫機短信報警功能，報警內容可自定義(功能選配)。

       內置數據存儲，可存儲 52萬條記錄，通信故障時，設備自動存儲，通信恢復后可將存儲數據上傳。

       帶有 4 路開關量輸入檢測，可外接門禁等開關量信號，其中第 4 路可用作外接翻斗式雨量計。

       可外接 1 路室外 LED 單色顯示屏，支持最大點陣數 1024*256。

       帶有 2 路報警繼電器觸點輸出，可做現場自動控制，遠程手動控制或定時控制使用。

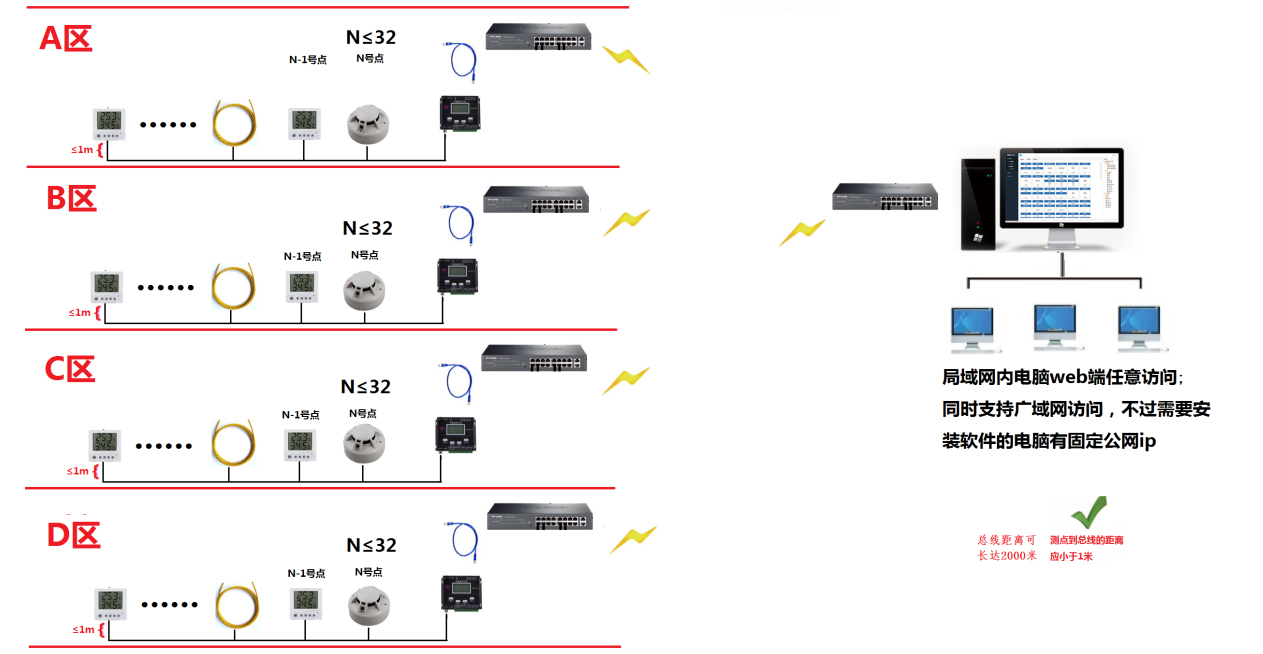

五、地下管廊環境監測系統示意圖

六、地下管廊環境監測系統云端示意圖

       通過地下管廊相應的傳感器和管廊環境監控主機將監測數據通過無線傳輸?shù)奖O(jiān)控中心，通過配套的綜合管理軟件對數據進行分析。通過軟件對每個測點的測量值或者工作狀態進行連續采集，如出現異常系統會自動生成報警（如彈窗，短信，郵件，聲光等報警方式），第一時間通知相關人員，把險情消滅在萌芽狀態，避免造成大的經濟損失影響管廊的正常工作.

       在外網情況下可使用我司云平臺（www.0531yun.cn），測試賬號：jnrstest密碼：jnrstest321。為解決客戶自建服務器無固定IP（或域名）、日常維護、防攻擊、不間斷電源等諸多不便，公司與阿里云合作推出免費環境監測云平臺服務。公司承諾云平臺永久免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。

功能介紹

       ■   溫濕度數據采集，實時曲線展示，列表顯示。

       ■   可通過以太網接口，WiFi接口，GPRS接口可接入我司任意型號的溫濕度變送器等。

       ■   溫濕度越限圖形報警，短信報警內容可更改，郵件報警，本平臺可最多給8個指定聯系人發送告警郵件。

       ■   智能無線接收主機最多可給五個指定聯系人發送短信報警，若通過我司云平臺推送短信報警，本平臺可最多給8個指定聯系人發送告警短信。

       ■   智能監控主機可在與本軟件數據通信中斷的情況下自身存儲數據，實現通信斷開恢復后的數據續傳。

       ■   支持網頁端遠程數據分權限查看、 數據下載，歷史數據記錄、查詢等。

       ■   賬號支持權限劃分，支持二級賬號設置。
