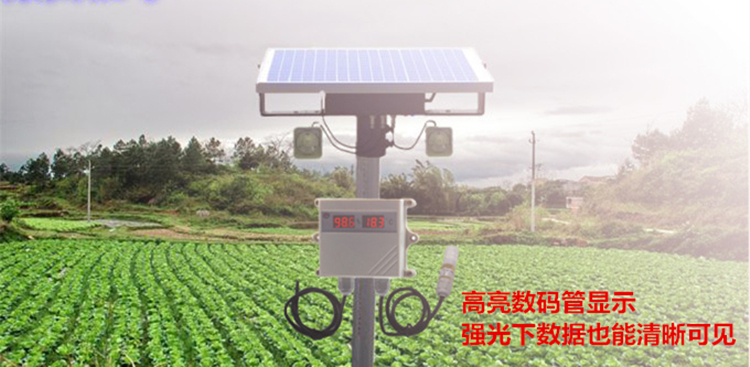

本產品為壁掛高防護等級外殼，防護等級IP65，防雨雪，采用高亮數碼管顯示溫濕度，陽光下也能清晰可見。電路采用美國進口工業級微處理器芯片、進口高精度溫度傳感器，確保產品優異的可靠性、高精度和互換性。

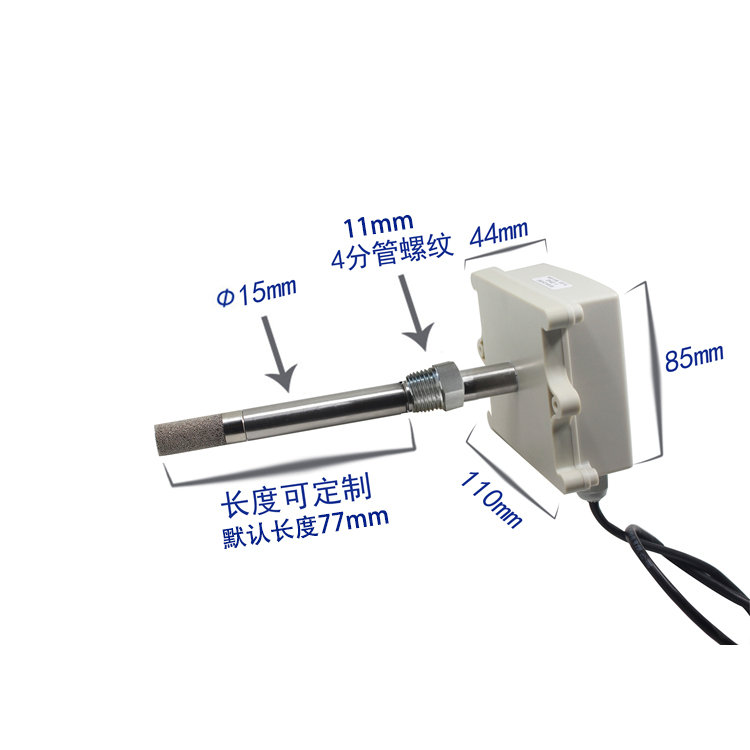

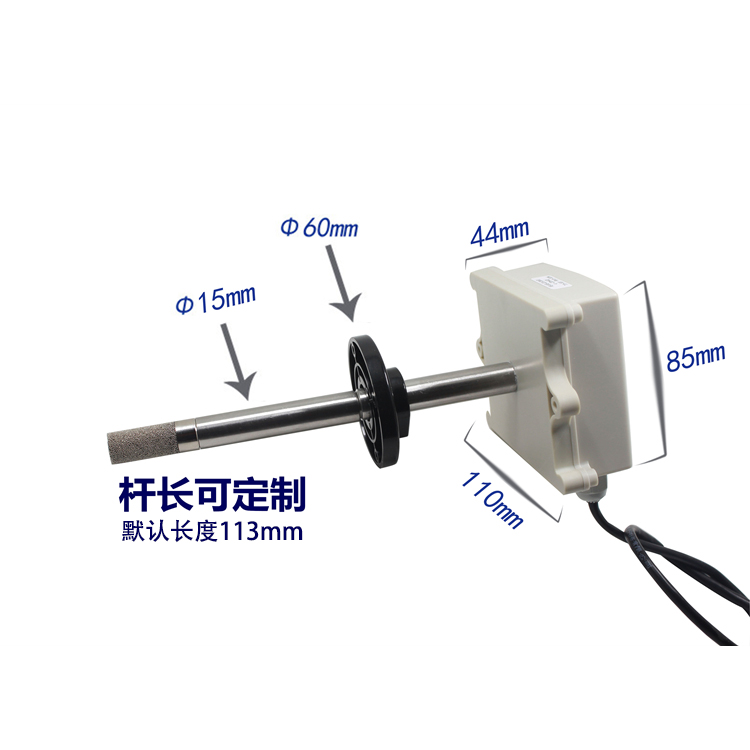

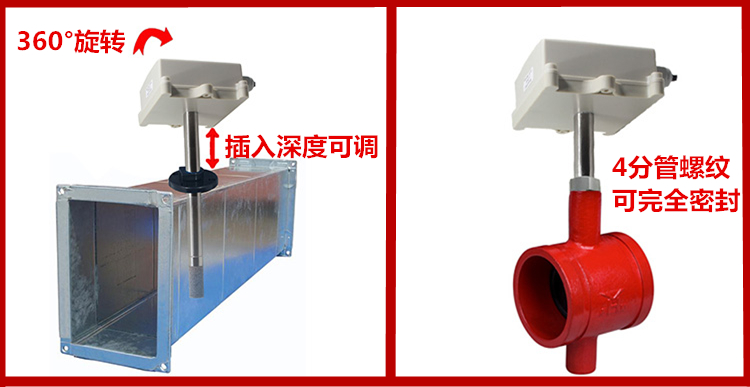

本產品探頭采用外置長桿溫濕度傳感器，桿長可定制，方便插入被測環境。安裝有4分管螺紋密閉安裝和法蘭盤安裝可選。溫濕度傳感器核心采用本公司自主研發的防水處理工藝，防水、防塵效果優良，適合室內、室外環境使用。輸出信號類型為RS485標準的modbus-rtu協議，支持二次開發。
485型：
模擬量型：
（1）電流型輸出信號轉換計算
例如量程-40~+80攝氏度，4~20mA輸出，當輸出信號為12mA時，計算當前溫度值。此溫度量程的跨度為120度，用16mA電流信號來表達，120度/16mA=7.5度/mA，即電流1mA代表溫度變化7.5度.測量值12mA-4mA=8mA.8mA*7.5度/mA=60度。60+（-40）=20度，當前溫度為20度。
（2）電壓型輸出信號轉換計算
例如量程-40~+80攝氏度，0-10V輸出，當輸出信號為5V時，計算當前溫度值。此溫度量程的跨度為120度，用10V電壓信號來表達，120度/10V=12度/V，即電壓1V代表溫度變化12度.測量值5V-0V=5V.5V*12度/V=60度。60+（-40）=20度，當前溫度為20度。
1)PLC采集不到數據
答：請檢查設備輸出類型；設備是否上電。
2)采集到的信號與實際差很大
答：請檢查設備量程及數據換算關系。
3)變送器輸出有跳動
答：變送器與采集器之間距離過長，造成信號紊亂。
4)如何快速判定問題
答：暫時不接后級采集設備，萬用表測量變送器信號輸出。
我司485型變送器通過485總線，接入我司RS-RJ-K仁科溫濕度監控平臺。通過有線方式實現溫濕度設備的集中監控。
RS-RJ-K軟件可以在本地和遠程通過網頁設置參數。
本地查看、地圖模式、導出歷史數據、短信報警設置、報警數據的Word、Excel、ppt、pdf，本地查看、打印歷史曲線并導出圖片。
遠程通過網頁查看、導出歷史數據、報警數據的Excel，查看、打印歷史曲線并導出圖片。
我司485型變送器，可就近接入我司RS-ETH-M或RS-WIFI-M或RS-GPRS-M型集中器將數據通過網口或WIFI或GPRS等方式將數據上送至遠程監控平臺，一臺集中器可接入8臺485型變送器，1個監控平臺可接入上千臺集中器。
環境監控云平臺是基于B/S架構開發并部署在云公網服務器上的環境監控平臺。云平臺的維護管理均由我司負責，用戶可申請免費接入。云平臺可提供設備數據超限、離線短信報警及郵件報警服務，提供免費的手機APP，一鍵登錄，方便易用。
我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位?？勺鳛槎伍_發模塊接入上位機軟件、PLC或組態等，說明如下：
（1）上位機軟件二次開發
按照標準的Modbus-RTU協議，使用03功能碼來問詢設備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。
（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。
2.1新建設備需選擇“PLC”---“莫迪康”---“ModbusRTU”。
2.2在定義變量時，變量類型選擇IO實數，數據類型選擇SHORT（16位有符號數）。
2.3操作寄存器時，寄存器類型選“HR保持寄存器（03號命令）”，昆侖通態需設置成“4區輸出寄存器”，讀寫屬性為“只讀”，濕度寄存器為40001（力控需要設置成偏置1）或溫度40002（力控需要設置成偏置2）。
2.4通信超時和采集頻率建議設置在200ms以上。
2.5通信成功后，寄存器的數值除以10即得到真實的溫濕度數據。
485型：
|
直流供電（默認） |
DC 10~30V |
|
|
最大功耗 |
RS485輸出 |
0.4W |
|
A準精度
|
濕度 |
±2%RH(60%RH,25℃) |
|
溫度 |
±0.4℃（25℃） |
|
|
B準精度 （默認） |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
|
信號輸出 |
RS485輸出（標準Modbus-RTU協議） |
|
|
設備通信參數 |
默認地址碼1，默認波特率4800（可通過配置軟件修改） |
|
|
協議幀格式 |
無校驗，8位數據位，1位停止位（N，8，1） |
|
|
溫度量程 |
-40℃~+80℃ |
|
|
濕度量程 |
0%RH-100%RH |
|
|
變送器電路工作溫度 |
-20℃~+60℃，0%RH~95%RH 非結露 |
|
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
≤0.1℃/y |
|
|
響應時間 |
濕度 |
≤8s(1m/s風速) |
|
溫度 |
≤25s(1m/s風速) |
|
模擬量型：
|
直流供電（默認） |
10~30V DC |
|
|
最大功耗 |
電流輸出 |
1.2W |
|
電壓輸出 |
1.2W |
|
|
精度 （默認） |
濕度 |
±3%RH(5%RH~95%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
|
變送器電路工作溫度 |
-40℃~+60℃，0%RH~95%RH 非結露 |
|
|
探頭工作溫度 |
-40℃~+120℃，默認-40℃~+80℃ |
|
|
探頭工作濕度 |
0%RH-100%RH |
|
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
≤0.1℃/y |
|
|
響應時間 |
濕度 |
≤8s(1m/s風速) |
|
溫度 |
≤25s(1m/s風速) |
|
|
輸出信號 |
電流輸出 |
4~20mA |
|
電壓輸出 |
0~5V/0~10V |
|
|
負載能力 |
電壓輸出 |
輸出電阻≤250Ω |
|
電流輸出 |
≤600Ω |
|
|
RS- |
|
公司代號 |
||||
|
|
WS- |
|
溫濕度變送、傳感器 |
|||
|
|
N01- |
|
RS485（Modbus-RTU協議） |
|||
|
I20- |
|
4-20mA型 |
||||
|
V05- |
|
0-5V型 |
||||
|
V10- |
|
0-10V型 |
||||
|
|
SMG- |
|
壁掛數碼管王字殼 |
|||
|
|
FL |
|
法蘭盤安裝 |
|||
|
LW |
|
四分管螺紋安裝 |
||||
|
|
空 |
鍍鎳探頭（默認探頭，抗10m/s風，耐熱性好） |
||||
|
FW |
蜂窩探頭（相比較默認探頭對濕度環境反應靈敏，不防塵，無法使用在粉塵較大的環境，抗2.5m/s風） |
|||||
|
FF |
不銹鋼防風探頭 |
|||||
