?方案主題：
可在服務器端實現溫濕度智能采集，實時顯示。
系統可通過控制柜式或者壁掛式空調來控制恒溫。
控制除濕機和加濕器的啟停來控制恒濕。
分時間段自動控制風機啟停
分時段自動控制消毒機啟停。
可設置溫濕度控制回差，防止設備頻繁啟停損壞設備。
可自動進行除濕機保護。
支持導入地形圖，停止?fàn)顟B(tài)下測點在平面圖上任意拖放。
支持通過客戶端局域網查看實時數據、報表打印等
配本公司短信貓，可實現短信報警支持同時給 1-10人發告警短信。
支持軟件語音報警、郵件報警
方案原理分析：
RS-RJ-CON檔案庫房溫濕度控制平臺經 RS485總線通過 ModBus-RTU協議采集總線上的 485型溫濕度測點的數據，將數據進行智能匯總、分析，將控制命令下發給總線上的RS-KT-N空調控制器從而控制柜式或者壁掛式空調，下發給 RS-M88工控模塊從而控制中央空調風口及通風、消毒設備。軟件通過識別總線上 485設備的 ModBus地址來確認此設備類型。因此在現場施工時，要務必保證設備被設置為正確的地址。軟件可同時對 16個庫房進行控制。每個庫房的設備地址都是唯一確定的。
RS-M88工控模塊 8路輸出說明：
設備組成
1、溫濕度變送器
1.1產品概述
濟南仁碩溫濕度變送器（RS-WS-N01-1-0基礎版）具有大屏液晶顯示，溫濕度變送器采用瑞士進口原裝高品質溫濕度測量單元，傳感器具有測量精度高，抗干擾能力強等特點，保證了溫濕度變送器的優異測量性能。
1.2功能特點
采用瑞士進口的測量單元，測量精準。采用專用的485電路，通信穩定。10~30V寬電壓范圍供電，規格齊全，安裝方便。本產品液晶顯示，適用于室內環境。
1.3主要技術指標
供電電源：10~30V DC
濕度測量范圍：0~100% RH； 溫度測量范圍：-40℃~80℃；
濕度精度：±3%RH(默認)； 溫度精度：±0.5℃(默認)；
存儲環境：-40℃~80℃； 輸出信號：485；
參數配置：軟件設置
2，紅外探測器
2.1，產品概述
RS-HW-N01為高穩定性被動紅外探測器。采用先進的信號分析處理技術，具有超高的探測和防誤報性能。當有入侵者通過探測區域時，探測器將自動探測區域內人體的活動。如有動態移動現象，則會產生報警，設備為485輸出，標準的Modbus-RTU協議，可二次開發。產品適合家庭住宅區、樓盤別墅、廠房、倉庫、商場、寫字樓等場所的安全防范。
2.2主要技術指標
■ 供電電源：10~30V DC
■ 功耗：0.4W
■ 傳感器類型：雙元熱釋紅外傳感器
■ 報警延時：30s、10s、5s輸出可選
■ 安裝方式：吸頂
■ 安裝高度：2.5~6m
■ 探測范圍：直徑6m(安裝高度3.6m時)
■ 探測角度：全方位360°
■ 信號輸出：RS485
■ 通信協議：Modbus-RTU
■ 工作環境：-10℃~50℃，≤95%，無凝露
3，煙感探測器
RS-YG-N01光電感煙火災探測報警器（以下稱報警器）能夠探測火災時產生的煙霧。報警器采用光電感煙器件及優良的生產工藝，工作穩定，外形美觀，安裝簡單，無需調試，可廣泛應用于商場、賓館、商店、倉庫、機房、住宅等場所進行火災安全檢測。報警器內置蜂鳴器，報警后可發出強烈聲響。報警器采用標準的485信號輸出，Modbus協議，支持二次開發。
主要技術指標
供電電源：10~30V DC
靜態功耗：0.12W
報警功耗：0.7W
報警聲響：≥80dB
信號輸出：RS485
通信協議：Modbus-RTU
煙霧靈敏度：1.06±.26%ＦＴ
符合標準：GB4715-2005
工作環境：-10℃~50℃，≤95%，無凝露
4，紅外空調遙控器
RS-KT-N01 是一款MODBUS接口的萬能空調調溫器。帶有學習功能，可以學習空調遙控器的控制碼，從而代替遙控器對空調進行控制；RS-KT-N01帶有RS485接口支持MODBUS-RTU協議，對于支持此協議的PLC、單片機控制系統、力控、組態王、昆侖通態等組態軟件均可以通過RS-KT-N01對大部分柜式或壁掛式空調進行自動控制。
4.2功能特點
- 通過我司配套軟件可以學習99.9%的空調遙控器。
- 可學習4組按鍵功能（若需擴展請聯系我司技術）。
- 帶有485接口，可通過MODBUS-RTU協議代替遙控器對空調進行控制。
- ModBus通信地址可設置，波特率可修改。
- 紅外發射頭與空調距離最遠可達5米。
- RS-KT-N01設備采用寬電壓供電直流10~30V均可。
- 485通信線通信距離最遠可達2000米。
5，短信貓—短信報警
1、RS-DXM-D 短信貓為我司軟件平臺所專門設計的短信告警發送設備。經過我公司特有算法，最快可支持 3S 一次短信發送，及時將設備告警信息告知客戶?？山尤胫袊苿踊蛑袊?lián)通手機卡，2G/3G/4G 均可。
2、 通信方式 RS-232 串口及 RS-485 接口，兩路可同時使用
3、通信速率 9600，8 位數據長度，無校驗，1 位停止位。

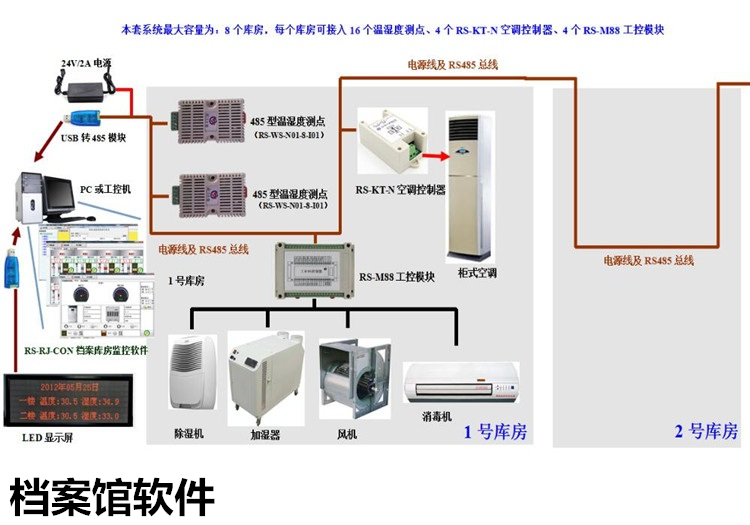

方案拓?fù)鋱D
