傾角變送器RS-DIP-*-1是一款標準工業雙軸傾角儀，通過檢測使用環境中的傾斜角度來判斷設備的傾斜狀態，可長期在戶外使用。
產品特點：
采用卡爾曼濾波算法，使設備采集的角度值精確、穩定。
具有較寬的角度測量范圍，輸出信號線性度好，可滿足絕大多數環境下使用。
5~30V直流寬電壓供電，具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。
安裝方法：
模塊默認安裝方向為水平安裝，當模塊需要垂直放置時，可以用垂直安裝設置。

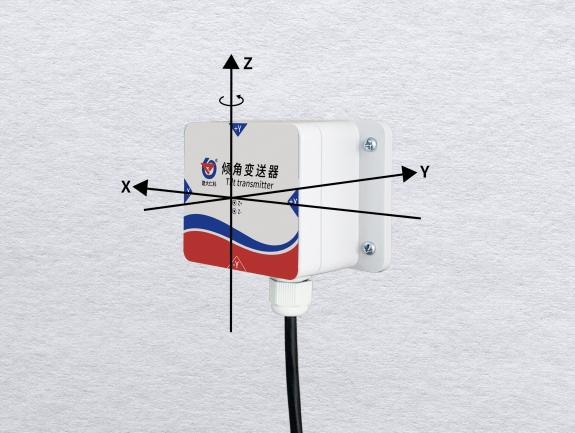

垂直安裝方法：垂直安裝時，把模塊繞 X 軸旋轉 90°垂直放置，在上位機配置欄里面“安裝方向”選項中選擇“垂直”。設置完成后要進行校準才能使用。

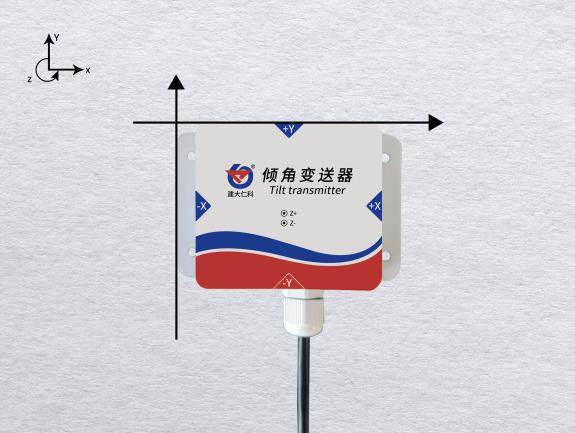

垂直安裝時，X軸為水平向左，Y軸為垂直于墻面向里，Z軸為模塊逆時針旋轉方向。
水平安裝（俯視角度） 垂直安裝
|
直流供電（默認） |
DC 5-30V |
|
|
最大功耗 |
≤0.15W |
|
|
工作溫度 |
-40℃—60℃ |
|
|
量程 |
X軸-180°~180° Y軸-90°~90°Z軸-180°~180° |
|
|
分辨率 |
0.01° |
|
|
典型精度 |
X、Y軸 |
靜態精度0.1°，動態精度±0.5° |
|
Z軸 |
靜態精度0.5°，動態存在積分誤差 |
|
|
溫度漂移 |
±（0.5°~1°），（-40℃~+60℃） |
|
|
響應時間 |
＜1S |
|
|
防護等級 |
IP65 |
|
|
默認線纜長度 |
60cm，線纜長度可按要求定制 |
|
|
外形尺寸 |
90*58*36mm |
|
|
輸出信號 |
RS485(Modbus協議) |
|
| RS- | 公司代號 | |||
| DIP- | 傾角變送器 | |||
| N01- | RS485（Modbus-RTU協議） | |||
| I20- | 4-20mA輸出 | |||
| V05- | 0-5V輸出 | |||
| V10- | 0-10V輸出 | |||
| 1 | 六軸傾角 | |||
| 1T | 九軸傾角 | |||
