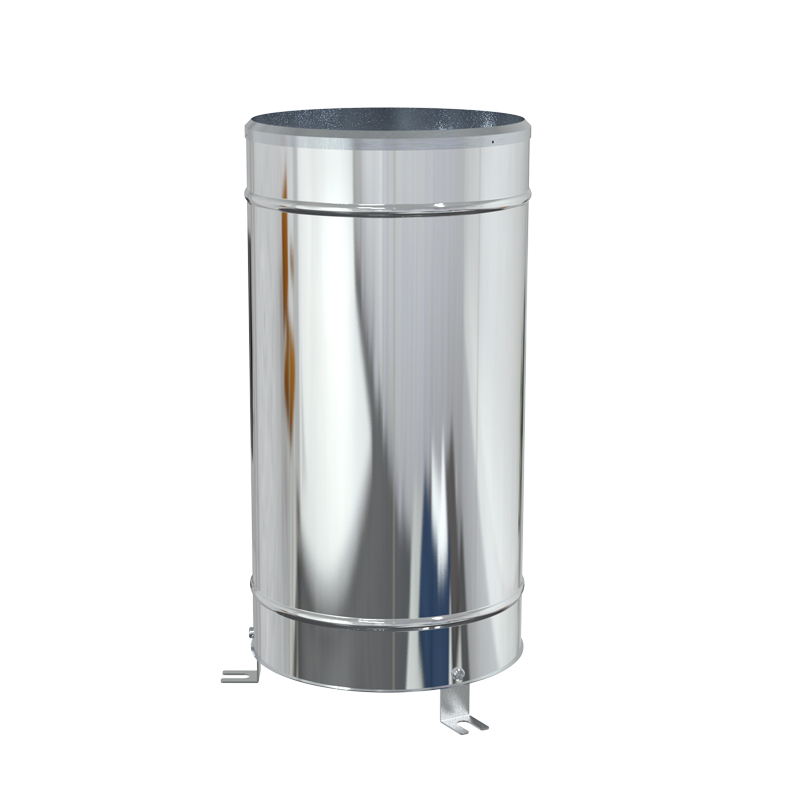

雙翻斗雨量傳感器為降水量測量一次儀表，其性能符合國家標準GB/T 21978.2－2014《降水量觀測要求》要求，設備核心部件擁有有2個翻斗。
雙翻斗雨量傳感器RS-YL-N01/PL-6*的產品特點：
本儀器的翻斗軸套為一體化定位結構，翻斗通過翻斗軸安裝在軸承中，出廠時內部結構已裝配完成，不需要再進行內部結構的現場安裝。
本雨量計翻斗采用了三維流線型設計，全不銹鋼材質，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。
雨量計出廠時磁鋼與干簧管均已調整在合適的耦合距離上，使儀器輸出信號與翻斗翻轉次數有確定的比例關系。
|
雨量計筒直徑 |
Φ200mm |
|
|
分辨率 |
0.2mm/0.1mm |
|
|
刃口銳角 |
40°～45° |
|
|
輸出方式 |
485型、 4~20mA/0~2V/0~5V/0~10V、 脈沖型 |
|
|
工作溫度 |
0～55℃ |
|
|
工作濕度 |
<95%(40℃) |
|
|
儲存溫度 |
-40～125℃ |
|
|
儲存濕度 |
＜80%（無凝結） |
|
|
測量誤差 |
≤±3% |
|
|
雨強范圍 |
0mm～4mm/min 允許通過最大雨強8mm/min |
|
|
485型、模擬量型、485型（10要素） |
供電范圍 |
4.5~30V |
|
最大功耗 |
0.24W |
|
|
脈沖型 |
承受電壓 |
≤100V |
|
承受電流 |
≤0.5A |
|
| RS- | 公司代號 | ||||
| YL- | 雨量計 | ||||
| YLS- | 十要素雨量（僅有485選型） | ||||
| N01- | 485信號輸出（標準MODBUS-RTU協議） | ||||
| PL- | 脈沖式輸出 | ||||
| I20- | 4~20mA電流輸出 | ||||
| V02- | 0~2V電壓輸出 | ||||
| V05- | 0~5V電壓輸出 | ||||
| V10- | 0~10V電壓輸出 | ||||
| 6S- | 雙翻斗 | ||||
| 6SP- | 全不銹鋼雙翻斗 | ||||
| 01 | 0.1mm | ||||
| 02 | 0.2mm | ||||
