大氣壓力變送器 RS-QY-*-2-* ...
- 概述
- 技術參數
- 產品選型
- 資料下載

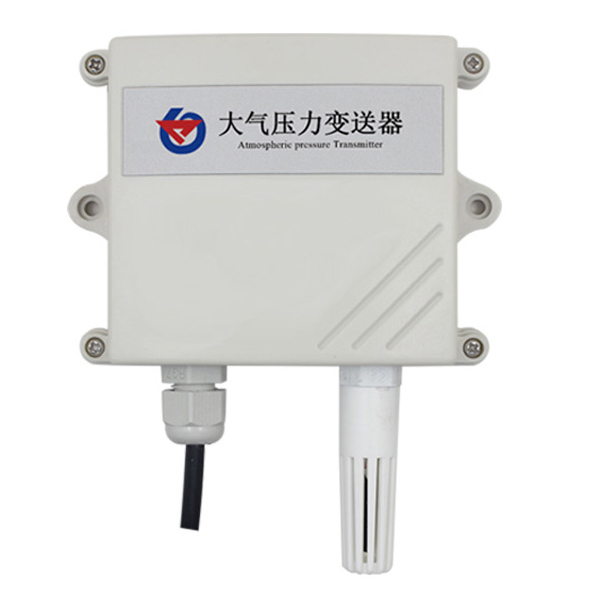

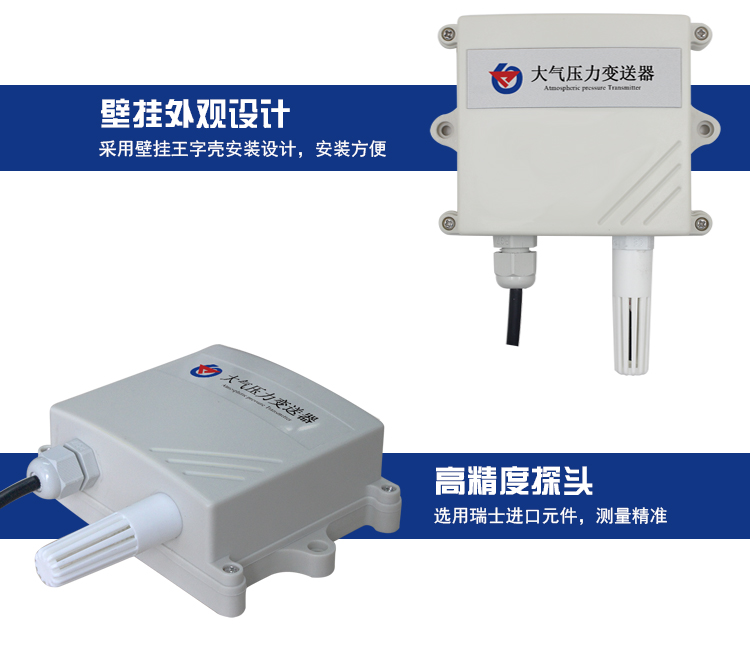

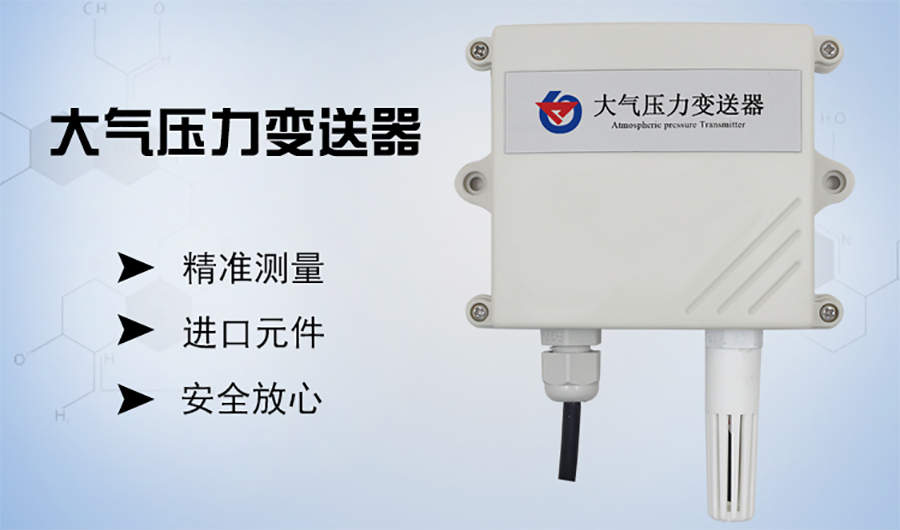

RS-QY-*-2-*大氣壓力變送器選用進口高精度測量單元，設備內置高精度溫度補償，穩定性高，漂移小，可重復性高；可選擇485（Modbus-RTU）/4-20mA/0-5V/0-10V信號輸出，選用壁掛式外殼可輕松固定于墻體。適用于小型氣象站、海拔高度計、農業大棚、檔案館等需要大氣壓力監測及溫度測量的場所。
（1）電流型輸出信號轉換計算
例如量程-40~+80攝氏度，4~20mA輸出，當輸出信號為12mA時，計算當前溫度值。此溫度量程的跨度為120度，用16mA電流信號來表達，120度/16mA=7.5度/mA，即電流1mA代表溫度變化7.5度.測量值12mA-4mA=8mA.8mA*7.5度/mA=60度。60+（-40）=20度，當前溫度為20度。同理可計算氣壓。
（2）電壓型輸出信號轉換計算
例如量程-40~+80攝氏度，0-10V輸出，當輸出信號為5V時，計算當前溫度值。此溫度量程的跨度為120度，用10V電壓信號來表達，120度/10V=12度/V，即電壓1V代表溫度變化12度.測量值5V-0V=5V.5V*12度/V=60度。60+（-40）=20度，當前溫度為20度。同理可計算氣壓。
1)PLC采集不到數據
答：請檢查設備輸出類型；設備是否上電。
2)采集到的信號與實際差很大
答：請檢查設備量程及數據換算關系。
3)變送器輸出有跳動
答：變送器與采集器之間距離過長，造成信號紊亂。
4)如何快速判定問題
答：暫時不接后級采集設備，萬用表測量變送器信號輸出。
485型
| 直流供電（默認） | 10~30V DC | |
| 精度 |
氣壓 | ±0.15Kpa@25℃ 101Kpa |
| 溫度 | ±0.5℃（25℃）（默認） | |
| 變送器電路工作溫度 | -40℃~+60℃，0%RH~95%RH（非結露） | |
| 測量介質 | 空氣 | |
| 測量范圍 | 氣壓 | 0~120Kpa |
| 溫度 | -40℃~80℃(可定制) | |
| 長期穩定性 | 氣壓 | -0.1Kpa/年 |
| 溫度 | ≤0.1℃/年 | |
| 響應時間 | ≤1S | |
| 輸出信號 |
485通訊協議 波特率：2400、4800（默認）、9600 數據位長度：8位 奇偶校驗方式：無 停止位長度：1位 默認ModBus通信地址：1 支持功能碼：03 |
|
| 參數配置 | 軟件配置 | |
| 功耗 | ≤0.5W | |
模擬量型
|
直流供電（默認） |
10~30V DC |
|
|
最大功耗 |
電流輸出 |
1.2W |
|
電壓輸出 |
1.2W |
|
|
精度
|
氣壓 |
±0.15Kpa@25℃ 101Kpa |
|
溫度 |
±0.5℃（25℃）（默認） |
|
|
變送器電路工作溫濕度 |
-40℃~+60℃，0%RH~95%RH（無凝露） |
|
|
測量范圍 |
氣壓 |
0~120Kpa（默認） |
|
溫度 |
-40℃~80℃ |
|
|
長期穩定性 |
氣壓 |
-0.1Kpa/年 |
|
溫度 |
≤0.1℃/年 |
|
|
響應時間 |
≤1S |
|
|
輸出信號 |
電流輸出 |
4~20mA |
|
電壓輸出 |
0~5V/0~10V |
|
|
負載能力 |
電壓輸出 |
輸出電阻≤250Ω |
|
電流輸出 |
≤600Ω |
|
| RS- | 公司代號 | |||||
| QY- | 大氣壓力變送器 | |||||
| QYWS- | 溫濕度大氣壓力一體（模擬量無此選型） | |||||
| I20- | 4~20mA電流輸出 | |||||
| V05- | 0~5V電壓輸出 | |||||
| V10- | 0~10V電壓輸出 | |||||
| N01- | 485（Modbus-RTU協議）輸出 | |||||
| WIFI- | WIFI方式上傳 | |||||
| 4G- | 4G方式上傳 | |||||
| 2- | 壁掛王字殼 | |||||
| 4- | 外置探頭 | |||||
| 空 | 不帶顯示 | |||||
| OLED | 帶OLED屏幕顯示 | |||||
