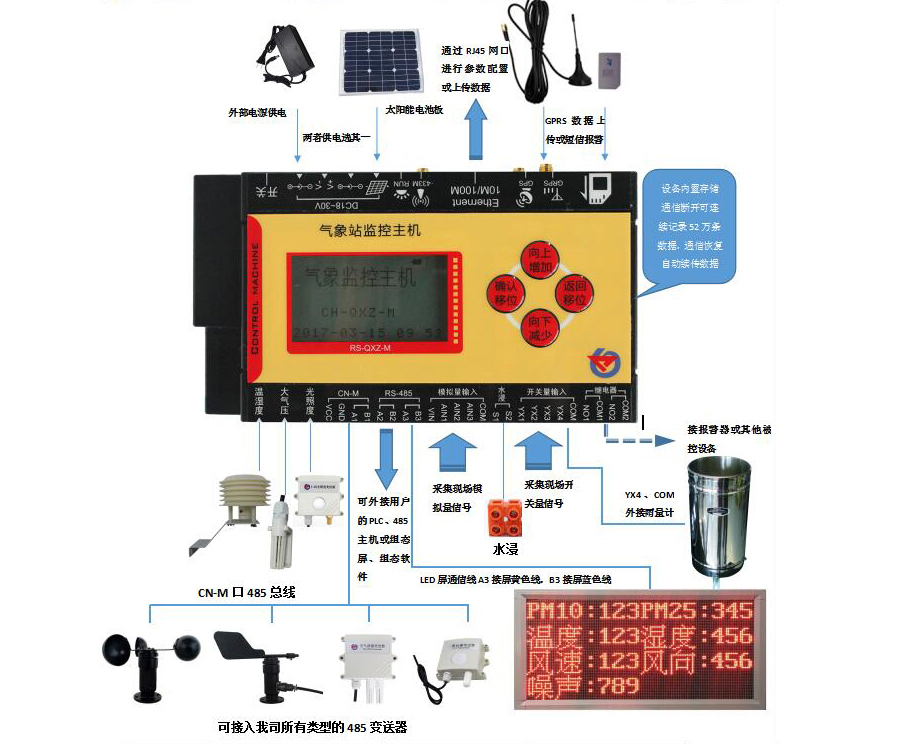

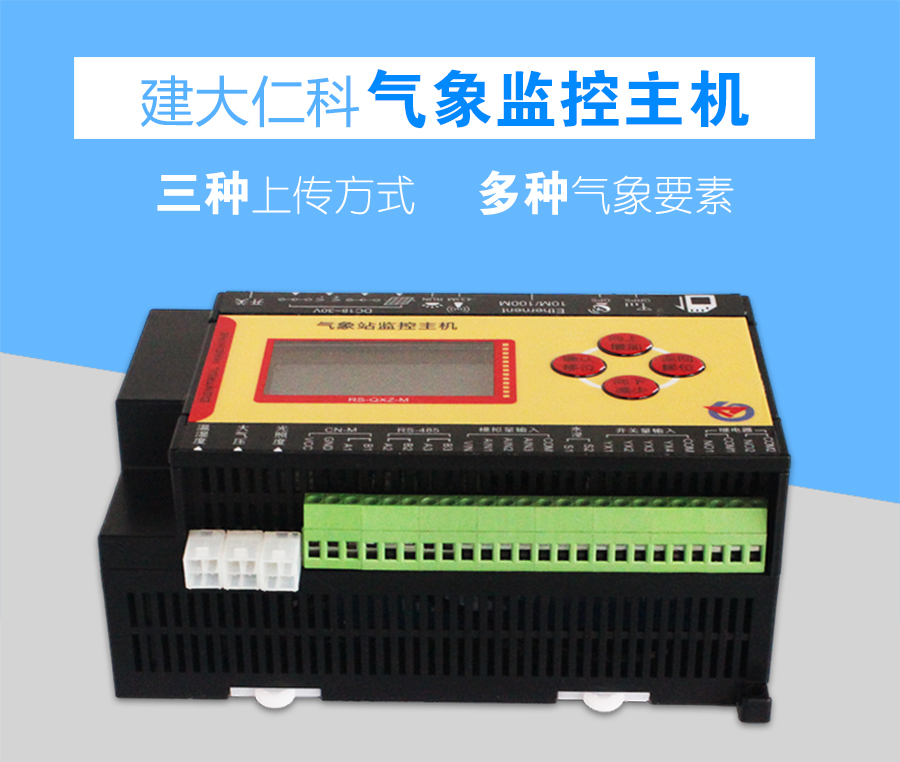

RS-QXZ-M氣象監控主機是一款氣象站專用控制主機。該設備具有1路溫濕度采集接口、1路光照度采集接口、1路大氣壓力采集接口、1路ModBus-RTU主站接口（可通過此接口連接我司其他類型的485變送器）、4路模擬量信號采集、1路浸水檢測、4路開關量采集、2路繼電器輸出；該設備即可通過RJ45網口也可通滾GPRS方式將數據上傳值監控軟件平臺，同時該監控主機還帶有1路ModBus-RTU從站接口也可將數據通過485通信的方式上傳至客戶的監控軟件或PLC組態屏等；該主機能夠外接1臺最大1024*256點陣的LED屏；該主機還可具有短信報警功能，采集數據超限后可發短信進行報警，并該主機可通過短信進行遠程參數配置。
|
參數名稱 |
范圍或接口 |
說明 |
|

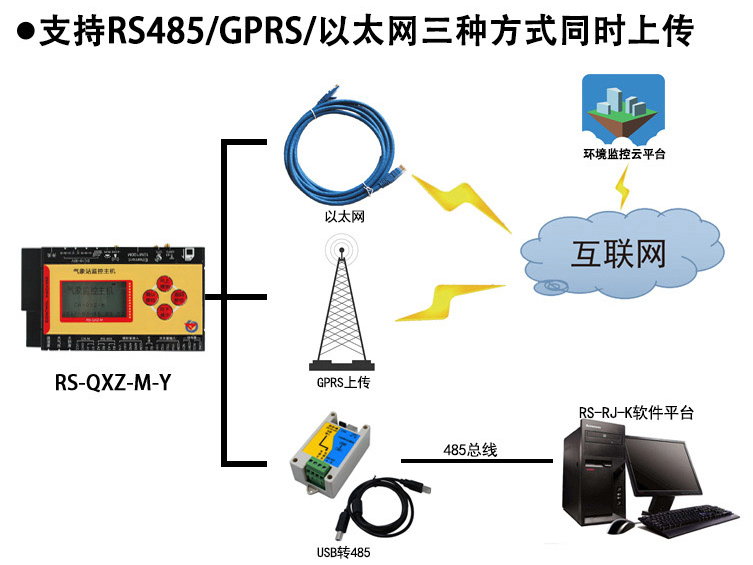

數據上傳通信接口 |
RJ45網口 |
通過網口方式上傳數據 |
|
GPRS無線 |
通過GPRS方式上傳數據 |
|
|
GSM短信 |
支持短信報警 |
|
|
ModBus-RTU 從站接口 |
支持外部設備通過ModBus-RTU協議問詢監控主機中的數據。 |
|
|
數據采集通信接口 |
從RS485接口 |
能夠采集1-32臺485接口的變送器的數據，最長通信距離≥1500米 |
|
點陣LED屏顯示接口 |
LED屏顯示接口 |
支持最大點陣數1024*256的單色LED顯示屏 |
|
1路直流電壓采集 |
采集量程0-100V |
采集精度±0.1V，輸入阻抗≥100K 監控主機可設置轉換系數 |
|
3路4-20mA電流信號采集 |
4-20mA電流信號采集 |
采集分辨率3000 輸入阻抗≤120歐 監控主機可設置轉換系數 |
|
1路水浸檢測信號 |
可進行漏水檢測 |
標配漏水電極，用戶也可選漏水繩，最長可達30米 |
|
4路開關量信號輸入 |
可檢測干接點通斷狀態 |
外接無源干接點，響應時間≤0.2S |
|
2路繼電器輸出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 5A 本繼電器可關聯到任意通道的上下限，用作報警或自動控制。 |
|
1路翻斗式雨量計脈沖信號輸入 |
采集磁開關脈沖信號進行雨量計量 |
默認脈沖當量：0.2mm 可上傳瞬時雨量（最近一分鐘）、當前雨量（本日00:00至當前）、昨日雨量（昨日00:00-24:00）及永久累計雨量值 （默認采用第四路開關量作為雨量計輸入） |
|
數據上傳間隔 |
1S~10000S |
數據上傳間隔1S~10000S可設 |
|

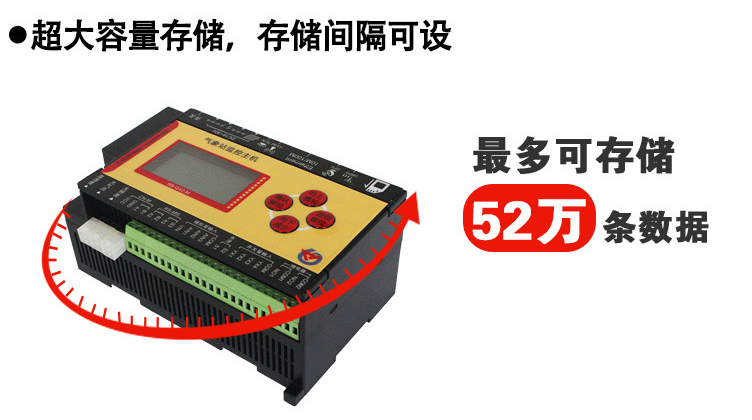

內置存儲容量 |
52萬條 |
內置存儲，最多可存儲52萬條 |
|
供電 |
外部電源供電 |
供電電壓24V |
|
RS- |
|
公司代號 |
|||
|
|
QXZ- |
|
氣象監控主機 |
||
|
|
M- |
|
M系列 |
||
|
|
Y- |
|
有線接收型 |
||
|
|
空 |
不帶4G上傳及短信報警功能 |
|||
|
4G |
帶4G上傳及短信報警功能 |
||||
