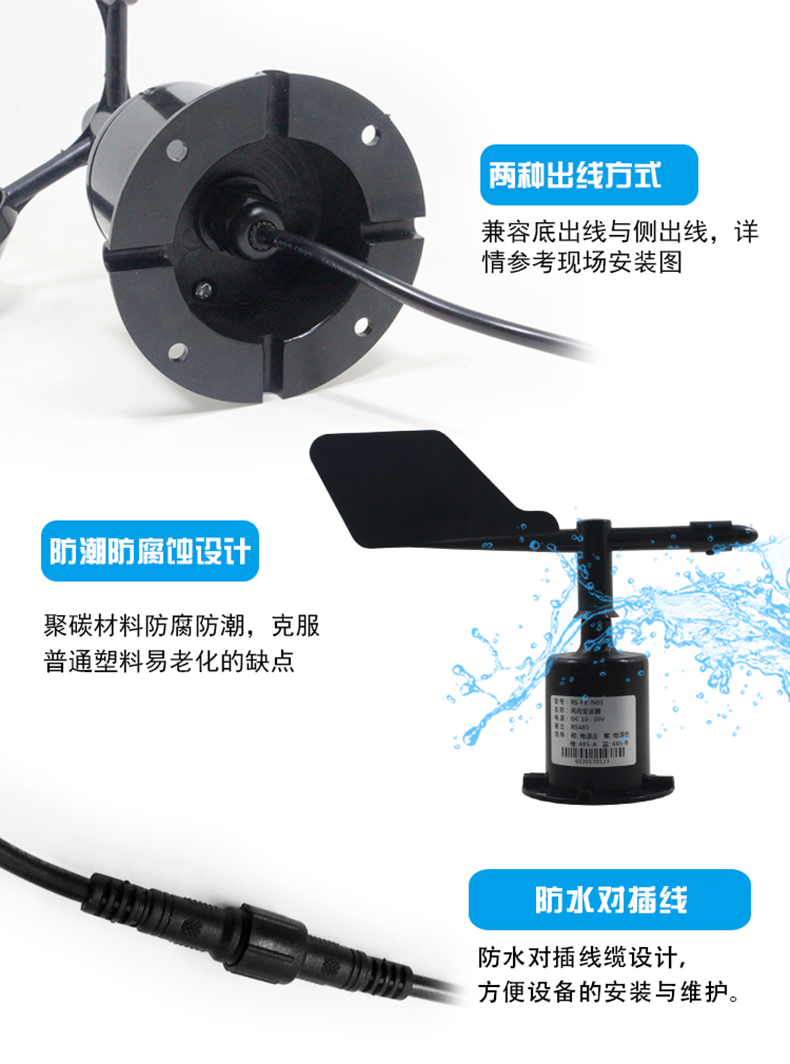

RS-FXJT-*-*風向變送器，外形小巧輕便，便于攜帶和組裝，殼體采用聚碳型材，防腐防銹的同時克服了ABS塑料易老化的問題。設備出廠前可選擇4-20mA/0-5V/0-10V/RS485(Modbus-RTU協議)信號輸出，被廣泛應用于溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風向測量。

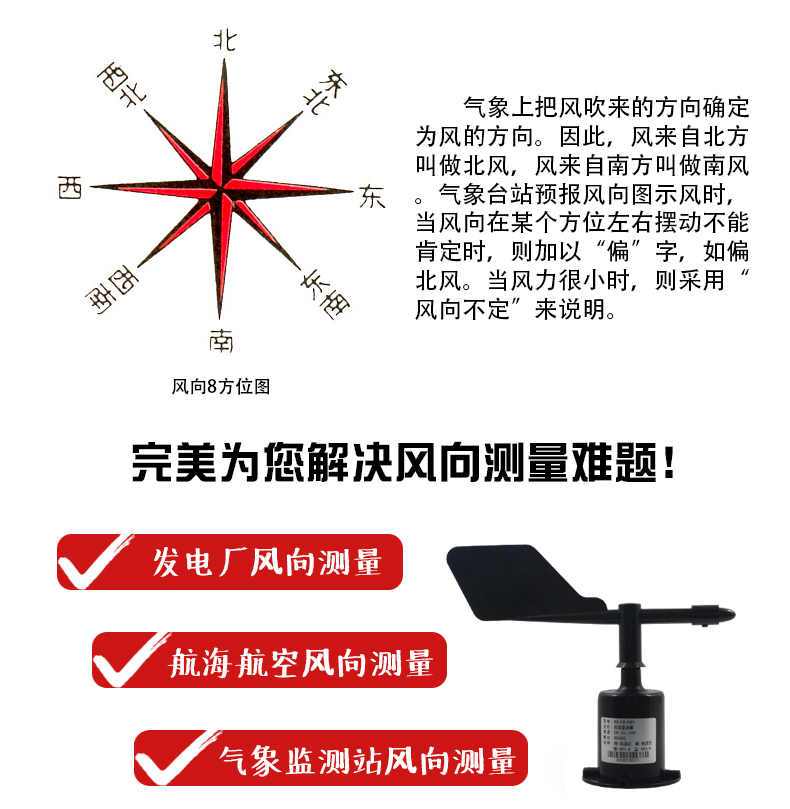

八方位款：
360° 款（正北為0°）：

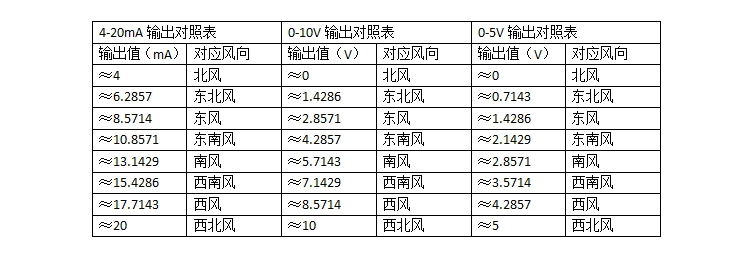

（1）電流型輸出信號轉換計算
例如量程0-360°，4~20mA輸出，當輸出信號為12mA時，計算當前風向。此風向量程的跨度為360度，用16mA電流信號來表達，360度/16mA=22.5度/mA，即電流1mA代表風向變化22.5度.測量值12mA-4mA=8mA。8mA*22.5度/mA=180度。當前風向為180度。
（2）電壓型輸出信號轉換計算
例如量程0-360°，0-10V輸出，當輸出信號為5V時，計算當前風向。此風向量程的跨度為360度，用10V電壓信號來表達，360度/10V=36度/V，即電壓1V代表風向變化36度.測量值5V-0V=5V。5V*36度/V=180度，當前風向為180度。
我司485型變送器通過485總線，接入我司RS-RJ-K仁科溫濕度監控平臺。通過有線方式實現設備的集中監控。
RS-RJ-K軟件可以在本地和遠程通過網頁設置參數。
本地查看、地圖模式、導出歷史數據、短信報警設置、報警數據的Word、Excel、ppt、pdf，本地查看、打印歷史曲線并導出圖片。
遠程通過網頁查看、導出歷史數據、報警數據的Excel，查看、打印歷史曲線并導出圖片。
我司485型變送器，可就近接入我司RS-ETH-M或RS-WIFI-M或RS-GPRS-M型集中器將數據通過網口或WIFI或GPRS等方式將數據上送至遠程監控平臺，一臺集中器可接入8臺485型變送器，1個監控平臺可接入上千臺集中器。
環境監控云平臺是基于B/S架構開發并部署在云公網服務器上的環境監控平臺。云平臺的維護管理均由我司負責，用戶可申請免費接入。云平臺可提供設備數據超限、離線短信報警及郵件報警服務，提供免費的手機APP，一鍵登錄，方便易用。
我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位?？勺鳛槎伍_發模塊接入上位機軟件、PLC或組態等，說明如下：
（1）上位機軟件二次開發
按照標準的Modbus-RTU協議，使用03功能碼來問詢設備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。
（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。
485型：
|
直流供電（默認） |
10~30V DC |
|
|
最大功耗 |
8個指示方向 |
0.15W |
|
0~360° |
0.2W |
|
|
變送器電路工作溫度 |
-20℃~+60℃，0%RH~80%RH |
|
|
通信接口 |
485通訊協議 波特率：2400、4800（默認）、9600 數據位長度：8位 奇偶校驗方式：無 停止位長度：1位 默認ModBus通信地址：1 支持功能碼：03 |
|
|
參數設置 |
用提供的配置軟件通過485接口進行配置 |
|
|
測量范圍 |
8個指示方向或0~360° |
|
|
動態響應速度 |
≤0.5s |
|
模擬量型：
|
直流供電（默認） |
10~30V DC |
|
|
最大功耗 |
8個指示方向 |
電流輸出、電壓輸出0.75W |
|
0~360° |
電流輸出、電壓輸出0.75W |
|
|
變送器電路工作溫度 |
-20℃~+60℃，0%RH~80%RH |
|
|
測量范圍 |
8個指示方向或0~360° |
|
|
動態響應時間 |
8個指示方向:≤0.5s，0~360°:≤0.8s |
|
|
輸出信號 |
電流輸出 |
4~20mA |
|
電壓輸出 |
0~5V/0~10V |
|
|
負載能力 |
電壓輸出 |
輸出電阻≤250Ω |
|
電流輸出 |
≤600Ω |
|
GPRS/4G型：
|
直流供電（默認） |
10~30V DC |
|
|
最大功耗 |
8個指示方向 |
GPRS輸出1.2W 4G輸出1.5W |
|
0~360° |
||
|
變送器電路工作溫度 |
-20℃~+60℃，0%RH~80%RH |
|
|
通信模式 |
GPRS/GSM，中國移動或中國聯通的手機網絡 |
|
|
測量范圍 |
8個指示方向或0~360° |
|
|
精度 |
±1° |
|
|
動態響應速度 |
≤0.5s |
|
| RS- | 公司代號 | |||
| FXJT- | 聚碳酸酯風向變送器 | |||
| N01- | 485型輸出 | |||
| I20- | 4～20 mA電流輸出 | |||
| V05- | 0～5V電壓輸出 | |||
| V10- | 0～10V電壓輸出 | |||
| GPRS- | GPRS信號輸出 | |||
| 4G- | 4G信號輸出 | |||
| 空 | 8方位型 | |||
| -360 | 360°型 | |||
