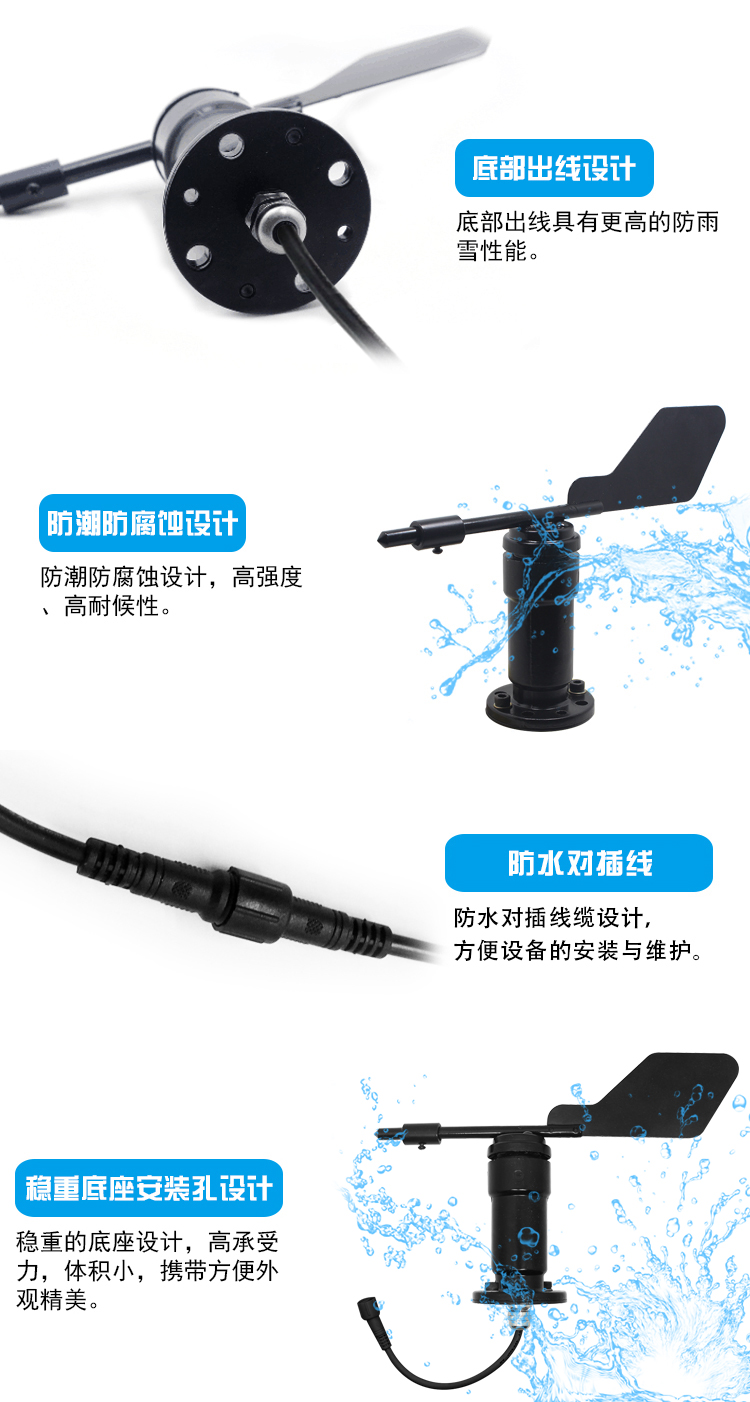

RS-FX-*風向變送器，外形小巧輕便，便于攜帶和組裝，全新的設計理念可以有效獲得風向信息，殼體采用優質鋁合金型材，外部進行電鍍噴塑處理，具有良好的防腐、防侵蝕等特點，能夠保證變送器長期使用無銹琢現象，同事配合內部順滑的軸承系統，確保了信息采集的精確性。設備出廠前可選擇485（Modbus-RTU協議）/4-20mA/0-5V/0-10V信號輸出，被廣泛應用于溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風向測量。
我司485型變送器通過485總線，接入我司RS-RJ-K仁科溫濕度監控平臺。通過有線方式實現設備的集中監控。
RS-RJ-K軟件可以在本地和遠程通過網頁設置參數。
本地查看、地圖模式、導出歷史數據、短信報警設置、報警數據的Word、Excel、ppt、pdf，本地查看、打印歷史曲線并導出圖片。
遠程通過網頁查看、導出歷史數據、報警數據的Excel，查看、打印歷史曲線并導出圖片。
我司485型變送器，可就近接入我司RS-ETH-M或RS-WIFI-M或RS-GPRS-M型集中器將數據通過網口或WIFI或GPRS等方式將數據上送至遠程監控平臺，一臺集中器可接入8臺485型變送器，1個監控平臺可接入上千臺集中器。
環境監控云平臺是基于B/S架構開發并部署在云公網服務器上的環境監控平臺。云平臺的維護管理均由我司負責，用戶可申請免費接入。云平臺可提供設備數據超限、離線短信報警及郵件報警服務，提供免費的手機APP，一鍵登錄，方便易用。
我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位。可作為二次開發模塊接入上位機軟件、PLC或組態等，說明如下：
（1）上位機軟件二次開發
按照標準的Modbus-RTU協議，使用03功能碼來問詢?cè)O(shè)備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。
（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。
485型
| 直流供電（默認） | 10~30V DC |
| 最大功耗 | 0.1W |
| 變送器電路工作溫度 | -40℃~+60℃，0%RH~80%RH |
| 通信接口 | 485通訊協議 波特率：2400、4800（默認）、9600 數據位長度：8位 奇偶校驗方式：無 停止位長度：1位 默認ModBus通信地址：1 支持功能碼：03 |
| 參數設置 | 用提供的配置軟件通過485接口進行配置 |
| 測量范圍 | 8個指示方向 |
| 動態響應速度 | ≤0.5s |
模擬量型
| 直流供電（默認） | 10~30V DC | |
| 最大功耗 | 電流輸出 | 0.85W |
| 電壓輸出 | 1.05W | |
| 變送器電路工作溫度 | -40℃~+60℃，0%RH~80%RH | |
| 測量范圍 | 8個指示方向 | |
| 動態響應時間 | ≤0.5s | |
| 輸出信號 | 電流輸出 | 4~20mA |
| 電壓輸出 | 0~5V/0~10V | |
| 負載能力 | 電壓輸出 | 輸出電阻≤250Ω |
| 電流輸出 | ≤600Ω | |
GPRS/4G型
| 直流供電（默認） | 10~30V DC | |
| 最大功耗 | GPRS | 0.8W |
| 4G | 1.4W | |
| 變送器電路工作溫度 | -40℃~+60℃，0%RH~80%RH | |
| 通信接口 | GPRS/GSM，中國移動或中國聯通的手機網絡 4G中國移動或中國聯通或中國電信的手機網絡 |
|
| 測量范圍 | 8個指示方向 | |
| 動態響應速度 | ≤0.5s | |
| RS- | 公司代號 | ||
| FX- | 風向變送器 | ||
| N01- | 485（Modbus-RTU協議）輸出 | ||
| I20- | 4~20mA電流輸出 | ||
| V05- | 0~5V電壓輸出 | ||
| V10- | 0~10V電壓輸出 | ||
| GPRS- | GPRS方式上傳 | ||
| 4G- | 4G方式上傳 | ||
