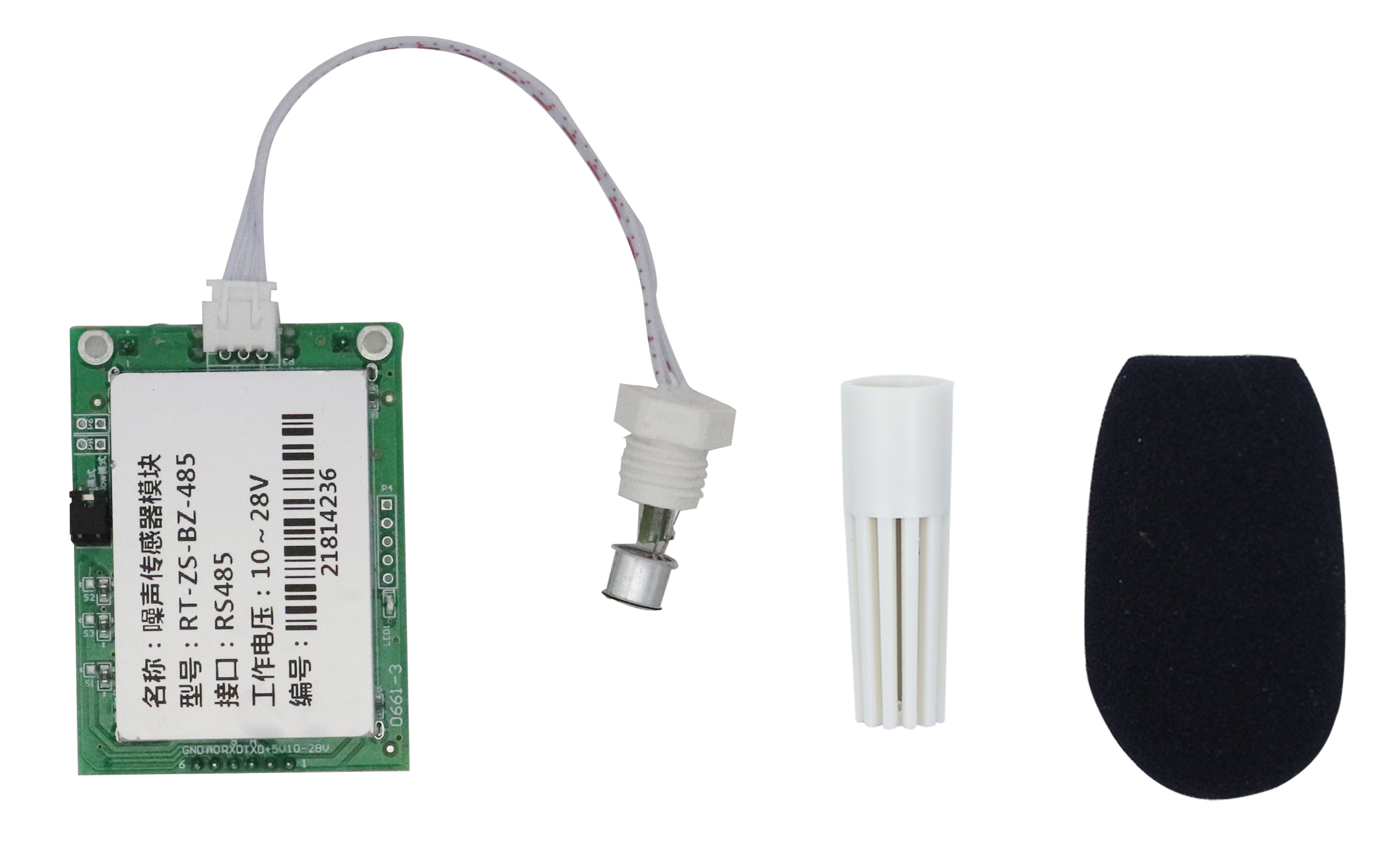

RT-ZS-BZ-*板載噪聲模塊，主要按國家標準 GB/T 3785.1－2010《電聲學 聲級計第 1 部分：規范》和國際標準 IEC 61672-1:2002 對 2 級 X 類聲級計的要求設計，主要用于環境噪聲、交通噪聲、作業場所噪聲、建筑施工噪聲和社會生活噪聲等各類噪聲的現場實時測量。有此款模塊，客戶不需要再為復雜的噪聲信號處理而煩惱，可專注于擅長的領域，更快速的為客戶創造價值。
PCB板載安裝方式。
30~120dBA寬量程、20~12.5KHz寬頻率測量。
采用高性能預極化背極駐極體電容傳聲器，動態范圍寬、性能穩定。
輸出接口TTL或RS-485出廠可選。
具有慢速和快速測量?jī)煞N模式，滿足不同的客戶的要求。
供電電源4.5V~5.5VDC、10~28VDC可選。
|
工作電壓 |
4.5~5.5V（默認） 10~28V（可選） |
||
|
功耗 |
18.9mA@5V 31.0mA@12V 27.8mA@24V |
||
|
變送器電路工作溫度 |
-20℃~+60℃，0%RH~90%RH（無結露） |
||
|
輸出信號 |
UART（TTL） |
輸出電壓：0~3.3V 輸入電壓：0~3.3V兼容5V |
|
|
RS-485 |
ModBus-RTU通信協議 |
||
|
模擬量輸出 |
輸出電壓：0~3V對應30~130dB |
||
|
I/O數字邏輯特性 |
I/O輸入高電平電壓 |
0~1V |
|
|
I/O輸入低電平電壓 |
2.3~3.3V |
||
|
I/O輸出高電平電壓 |
2.9~3.3V |
||
|
I/O輸出低電平電壓 |
0~0.4V |
||
|
UART或RS-485通信參數 |
9600 N 8 1 |
||
|
測量范圍 |
30dB~130dB |
||
|
頻率計權 |
A計權 |
||
|
頻率響應范圍 |
20Hz~12.5kHz |
||
|
響應時間 |
快速模式 |
500ms |
|
|
慢速模式 |
1.5S |
||
|
穩定性 |
使用周期內小于2% |
||
|
參考校準點 |
94dB及114dB校準，基準聲壓20uPa,頻率1kHZ |
||
|
噪聲精度 |
±0.5dB（在參考音準，94dB@1kHz） |
||
|
防塵罩影響 |
在50~115db范圍內影響≤0.5dB 量程內其他范圍內影響≤0.7dB |
||
|
工作環境 |
空氣溫度：-20~+60℃ 靜壓：65kPa~106kPa 周?chē)鸁o(wú)強烈的機械振動、沖擊、強電磁場和腐蝕性氣體存在 |
||
|

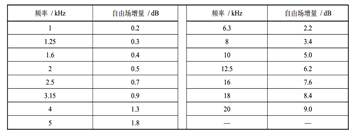

聲壓響應與自由場響應的調整數據 |
通過聲校準器產生的聲壓響應或用靜電激勵器產生的模擬聲壓響應，可通過下表的調整數據得到等效的自由場響應。
|
||
|

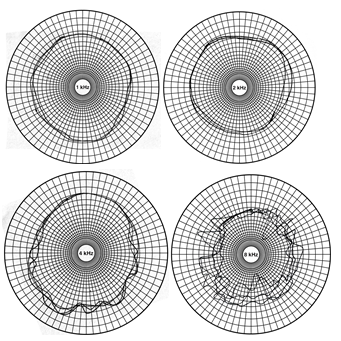

模塊在1kHz、2kHz、4kHz、8kHz的指向性 |
|
||
|
駐極體參數 |
|||
|
自由場靈敏度 |
約為8mV/Pa(自由場靈敏度級為-42 dB，以1V為參考) |
||
|
駐極體極頭電容量 |
約為15pF |
||
|

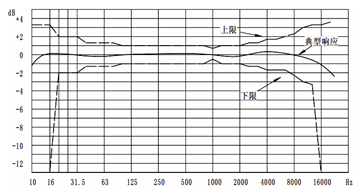

典型頻率響應 |
|
||
|
RT- |
|
公司代號 |
|||
|
|
ZS- |
|
噪聲模塊 |
||
|
|
BZ- |
|
PCB安裝方式 |
||
|
|
TTL- |
|
UART（TTL）輸出 |
||
|
485- |
|
485輸出 |
|||
|
IIC- |
|
I²C輸出 |
|||
|
V03- |
|
0-3V輸出 |
|||
|
|
05 |
供電電壓為4.5~5.5V |
|||
|
12 |
供電電壓為10~28V |
||||
