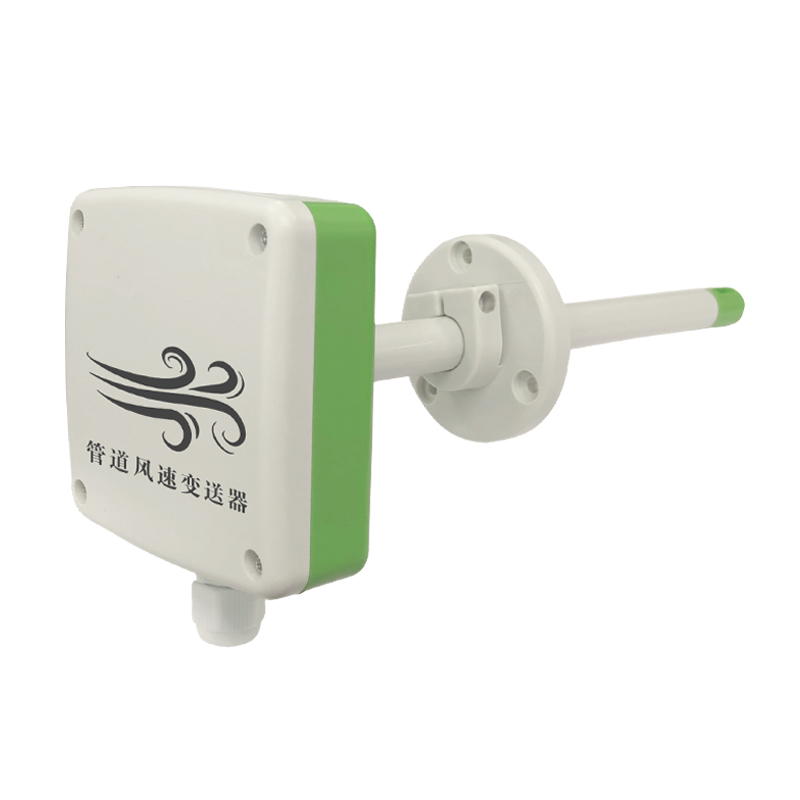

該變送器式針對管道風速測量而設計，自主研發的高精度風速測量單元，反應靈敏，能快速準確地測量微小風速，穩定性好、漂移小、精度高。該變送器同時能根據設置測量的管道截面積計算實時風量值。管道式安裝方式，現場安裝方便，產品采用抗干擾電路設計，可經受住現場變頻器等各種強電磁干擾，設備采用進口免螺絲端子接線，使用更方便。
功能特點：
■高精度風速測量單元，啟動風速小，反應靈敏，可適用于通風管道、油煙管道等環境惡劣的場合；
■采用公司自主研發的全量程二次標定方法，線性度好，準確度高；

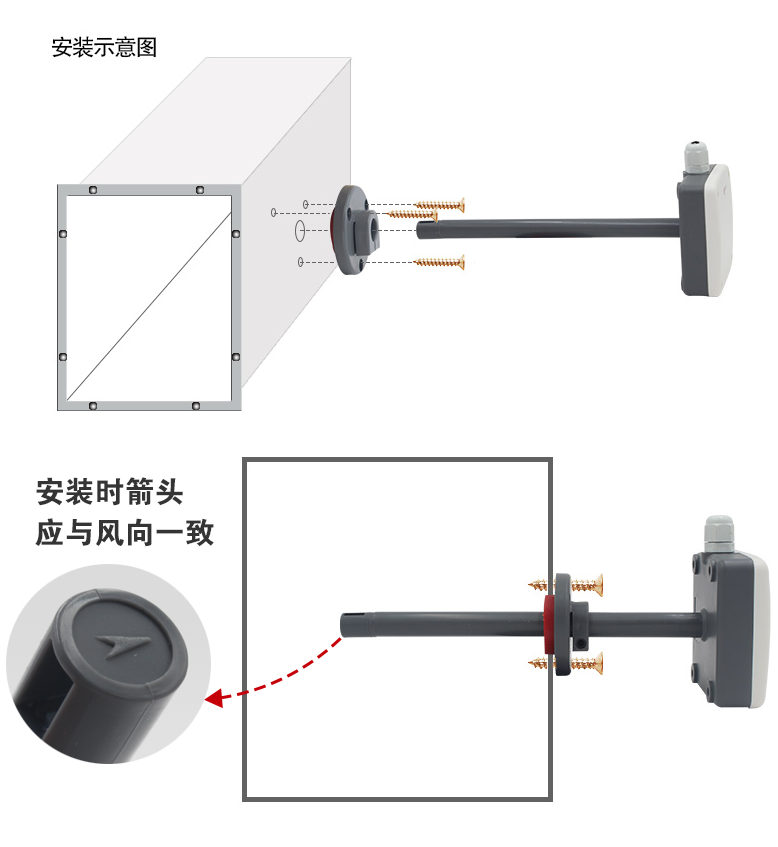

■開孔式法蘭盤安裝，采用高品質硅膠密封圈，漏風小，經久耐用；
■測量管道截面積可設置，根據設定的管道截面積上傳實時風量值；
■485通信接口，標準ModBus-RTU協議，通信地址、波特率可設置，通信線最長可達2000米；
■量程0~10m/s 的精度為±（0.1+2%FS）；量程0~15m/s，0~20m/s，0~30m/s的精度±（0.2+2%FS）m/s；
■接線端子采用進口免螺絲端子，無需工具，只要一壓一插即可接線；
■采用專用的EMC抗干擾器件，可經受住現場變頻器等各種強電磁干擾；
■DC10～30V寬電壓范圍供電，可實現遠距離集中供電；
■帶有風速標識方向，便于現場安裝。
485型：
| 直流電源（默認） | 10-30V DC |
| 最大功耗 | 0.5W |
| 測量介質 | 空氣、氮氣、油煙廢氣 |
| 精度 | ±（0.2+2%FS）m/s |
| 變送器電路工作溫度 | -10℃~+50℃ |
| 通信協議 | Modbus-RTU通信協議 |
| 輸出信號 | 485信號 |
| 量程 | 默認0~30m/s |
| 風速顯示分辨率 | 0.1m/s |
| 響應時間 | 2S |
| 長期穩定性 | ≤0.1m/s/year |
| 參數設置 | 通過配置軟件設置 |
| 測量風速范圍 | 0-30 m/s |
模擬量型：
| 直流電源（默認） | 10-30V DC | |
| 最大功耗 | 0.6W | |
| 測量介質 | 空氣、氮氣、油煙廢氣 | |
| 精度 | ±（0.2+2%FS）m/s | |
| 變送器電路工作溫度 | -10℃~+50℃ | |
| 輸出信號 | 電流信號 | 4~20mA |
| 電壓信號 | 0~5V/0~10V | |
| 風速顯示分辨率 | 0.1m/s | |
| 量程 | 默認0~20m/s，最大測量范圍0~30m/s | |
| 響應時間 | 2S | |
| 長期穩定性 | ≤0.1m/s/year | |
| 負載能力 | 電流輸出 | 輸出電阻≤600Ω |
| 電壓輸出 | 輸出電阻≤250Ω | |
|
RS- |
|
公司代號 |
||||
|
|
FS- |
|
風速變送器 |
|||
|
|
I20- |
|
4~20mA電流輸出 |
|||
|
V05- |
|
0~5V電壓輸出 |
||||
|
V10- |
|
0~10V電壓輸出 |
||||
|
N01- |
|
485（Modbus協議）輸出 |
||||
|
|
9TH- |
|
一體式管道殼安裝 |
|||
|
9FH- |
|
分體式管道殼安裝 |
||||
|
|
空- |
|
直流供電 |
|||
|
AC- |
|
交直流供電 |
||||
|
|
空 |
不帶顯示 |
||||
|
OLED |
帶OLED屏幕顯示 |
|||||
