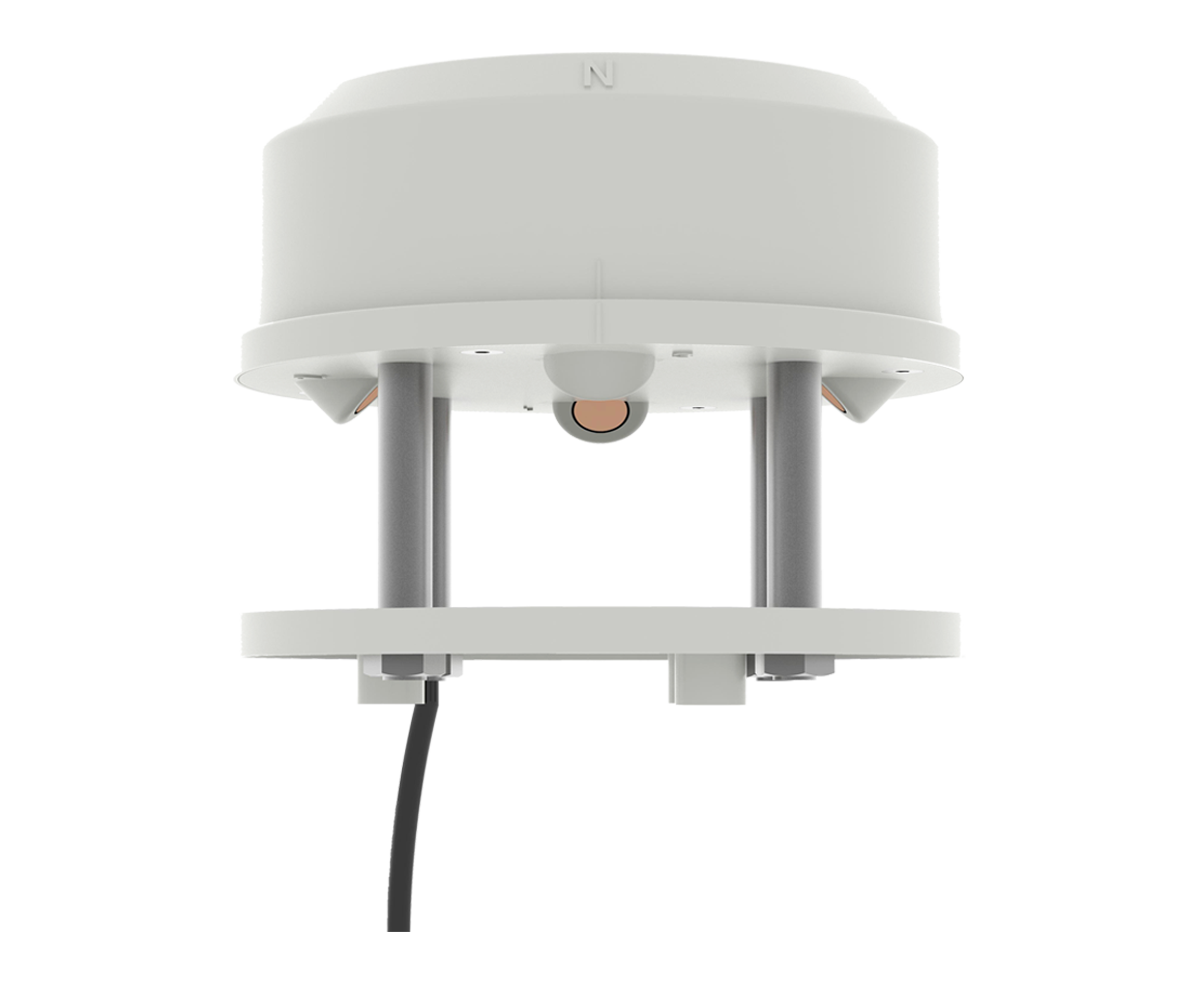

超聲波風速風向傳感器是一款基于超聲波原理研發的風速風向測量儀器，利用發送的聲波脈沖，測量接收端的時間差來計算風速和風向。
整機外殼采用優質ABS材質，具有重量輕、沒有任何移動部件、堅固耐用的特點，而且不需維護和現場校準，能同時輸出風速和風向。

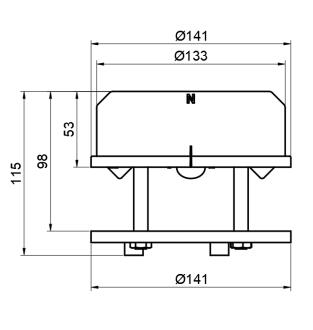

單位：mm
功能特點:
◆無啟動風速限制，零風速工作，無角度限制，360°全方位，可同時獲得風速、風向的數據
◆無移動部件，磨損小，使用壽命長
◆采用隨機誤差識別技術，大風下也可保證測量的低離散誤差，使輸出更平穩
◆工程塑料外殼，設計輕巧，攜帶輕便，安裝、拆卸容易
◆產品采用485通信接口，標準 ModBus-RTU 通信協議，通信地址及波特率可設置，最遠通信距離 2000米
◆不需維護和現場校準
工作原理：
超聲測風是超聲波檢測技術在氣體介質中的一種應用，它是利用超聲波在空氣中傳播速度受空氣流動(風) 的影響來測量風速的。與常規的風杯或旋翼式風速儀相比這種測量方法。它的最大特點在于整個測風系統沒有任何機械轉動部件，屬于無慣性測量，故能準確測量出自然風中陣風脈動的高頻成分。
| 直流供電（默認） | 10V～30V DC | |
| 最大功耗 | 485：0.4W 4~20mA、0~5V、0~10V：0.5W GPRS/4G:1.0W |
|
| 量程 | 風速 | 0～60m/s（可定制） |
| 風向 | 0~359° | |
| 精度 | 風速 | ±(0.2m/s±0.02*v)(v為真實風速) |
| 風向 | ±3° | |
| 分辨率 | 風速 | 0.01 m/s |
| 風向 | 1° | |
| 工作環境 | -40～60℃，0～95%RH（非結露） | |
| 抗風強度 | 75 m/s | |
| 響應時間 | 1S | |
| 防護等級 | IP66 | |
| 輸出信號 | 485(Modbus-RTU協議) 4~20mA、0~5V、0~10V GPRS中國移動或中國聯通的手機網絡 4G中國移動或中國聯通或中國電信的手機網絡 |
|
| RS- | 公司代號 | ||||
| CFSFX- | 超聲波風速風向變送器 | ||||
| N01- | 485通信（標準Modbus-RTU協議） | ||||
| I20- | 4~20mA 電流輸出 | ||||
| V05- | 0~5V 電壓輸出 | ||||
| V10- | 0~10V 電壓輸出 | ||||
| GPRS- | 采用GPRS方式上傳數據 | ||||
| 4G- | 采用4G方式上傳數據 | ||||
| 2- | ABS殼體 | ||||
| 空 | 無內置電子指南針 | ||||
| CP | 內置電子指南針功能 | ||||
