管式土壤墑情監測儀是一款以介電常數原理為基礎的傳感器。能夠針對不同層次的土壤水分含量以及溫度狀態進行動態觀測，此檢測儀最低可檢測3層土壤溫濕度狀態，最高可檢測5層土壤溫濕度狀態，可快速、全面的了解集土壤墑情信息，科學地制定抗旱調度方案，為正確指揮抗旱救災提供決策支持，最大限度地減輕災害損失。
產品特點:
產品外殼采用PVC塑料管，內部發射近1G赫茲的高頻探測波，可以穿透塑料管，有效感知土壤環境。
不受土壤中鹽離子的影響，化肥、農藥、灌溉等農業活動不會影響測量結果，數據精準。
傳感器的電極沒有直接與土壤接觸，避免電力對土壤及土壤中的植物的干擾。
產品采用標準的Modbus-RTU485通信模式，最遠通信2000米。
支持10-30V寬電壓充電。

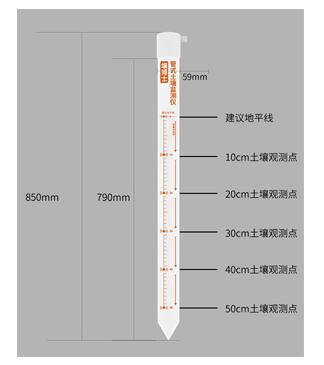

管式土壤墑情監測儀采用分層設點的觀測結構，地面配置一個溫度觀測點，地下土壤每隔10cm配置一個土壤溫濕測點，觀測相對應范圍內的土壤溫濕度。如圖所示：
管式土壤墑情監測儀產品適用于需檢測土壤墑情與旱情信息，或需要實時檢測氣象、水雨情、墑情、農情、水利工程蓄水引水等場所。
485型：
| 工作溫度 | -40℃-80℃ | |
| 測量范圍 | 土壤濕度 | 0～100% |
| 土壤溫度 | -15℃～35℃ | |
| 測量精度 | 土壤濕度 | ±5%（@50%，25℃） |
| 土壤溫度 | ±0.5℃（25℃） | |
| 測點間距 | 10cm | |
| 供電方式 | 10-30V寬直流供電 | |
| 響應時間 | ≤60s | |
| 外殼使用材料 | PVC塑料管 | |
| 防護等級 | IP68 | |
| 輸出信號 | RS485(Modbus協議) | |
| 功耗 | 0.96 | |
蜂窩網絡型：
|
工作溫度 |
-40℃-80℃ |
||
|
測量范圍 |
土壤濕度 |
0～100% |
|
|
土壤溫度 |
-30℃～60℃ |
||
|
傾角 |
-90°～90° |
||
|
測量精度 |
土壤濕度 |
±5%（@50%，25℃） |
|
|
土壤溫度 |
±0.5℃（25℃） |
||
|
傾角 |
0.05°（90°） |
||
|
測點間距 |
10cm |
||
|
供電方式 |
電池供電/電源供電/太陽能供電 |
||
|
電池使用時長 |
可戶外作業一周時間 |
||
|
外殼使用材料 |
PVC塑料管 |
||
|
防護等級 |
IP68 |
||
|
輸出信號 |
GPRS/GSM，中國移動或中國聯通的手機網絡 4G中國移動或中國聯通或中國電信的手機網絡 |
||
|
功耗 |
三層（5分鐘傳1次數據平均功耗） |
0.15W |
|
|
五層（5分鐘傳1次數據平均功耗） |
0.18W |
||
|
上傳平臺 |
默認上傳我司通用云平臺 |
||
|
上傳數據間隔 |
30S（供電狀態）5min（電池供電狀態） |
||
| RS- | 公司代號 | ||||
| 3S- | 檢測3層土壤濕度 | ||||
| 4S- | 檢測4層土壤濕度 | ||||
| 5S- | 檢測5層土壤濕度 | ||||
| 3W3S- | 檢測3層土壤溫濕度 | ||||
| 4W4S- | 檢測4層土壤溫濕度 | ||||
| 5W5S- | 檢測5層土壤溫濕度 | ||||
| Q3S- | 檢測3層土壤濕度及傾角 | ||||
| Q4S- | 檢測4層土壤濕度及傾角 | ||||
| Q5S- | 檢測5層土壤濕度及傾角 | ||||
| Q3W3S- | 檢測3層土壤溫濕度及傾角 | ||||
| Q4W4S- | 檢測4層土壤溫濕度及傾角 | ||||
| Q5W5S- | 檢測5層土壤溫濕度及傾角 | ||||
| N01- | 標準Modbus-RTU485通信 | ||||
| GPRS- | GPRS模式上傳數據 | ||||
| 4G- | 4G模式上傳數據 | ||||
| GPRS-L- | GPRS模式上傳數據，無內置電池和按鍵開關 | ||||
| 4G-L- | 4G模式上傳數據，無內置電池和按鍵開關 | ||||
| 空- | 無GPS定位 | ||||
| GPS- | 帶GPS定位功能 | ||||
| TR-6 | 高級版管式土壤墑情監測儀 | ||||
