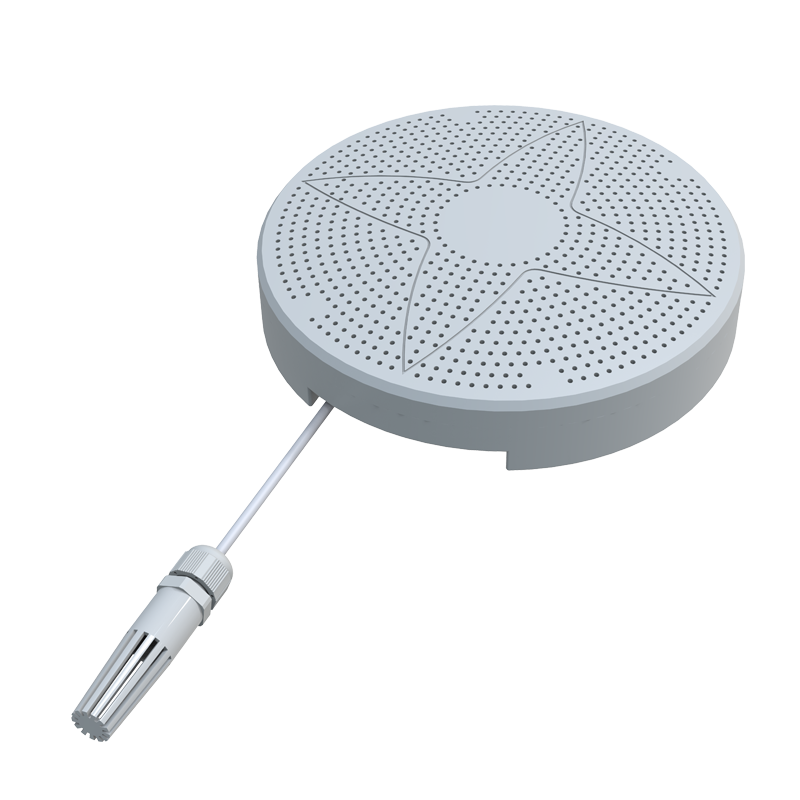

我公司自主研制的RS-MG111-*-1多功能空氣質量變送器是一款空氣綜合指數環境監測儀，能夠檢測空氣中PM2.5、PM10、溫度、濕度、氣壓、光照、TVOC、O2、二氧化碳(CO2)、一氧化碳(CO)、甲醛(CH2O)等多項要數，基本涵蓋了反映空氣質量的各個指標，功能也非常強大。
產品特點：
溫濕度測量單元為瑞士進口，測量準確；
PM2.5和PM10同時采集，量程0-1000ug/m3，分辨率1ug/m3，獨有雙頻數據采集及自動標定技術，一致性可達±10%；
氣體單元采用電化學式和催化燃燒式傳感器，具有極好的靈敏度和重復性；
氣壓量程為寬范圍0-120Kpa ，可應用于各種海拔高度；
TVOC測量單元采用國外進口高靈敏度的氣體檢測探頭，技術成熟，并且使用高性能信號采集電路，信號穩定，準確度高。

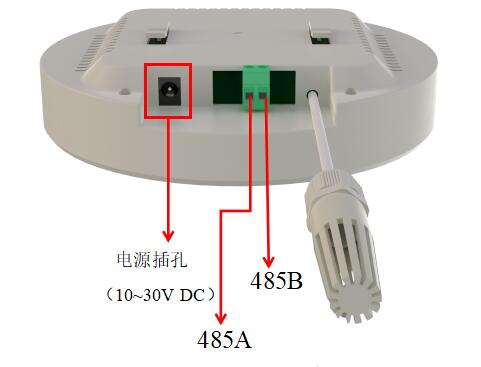

接口說明：
寬電壓電源輸入10~30V 均可。485信號線接線時注意 A、B兩條線不能接反，總線上多臺設備間地址不能沖突。
安裝方式：

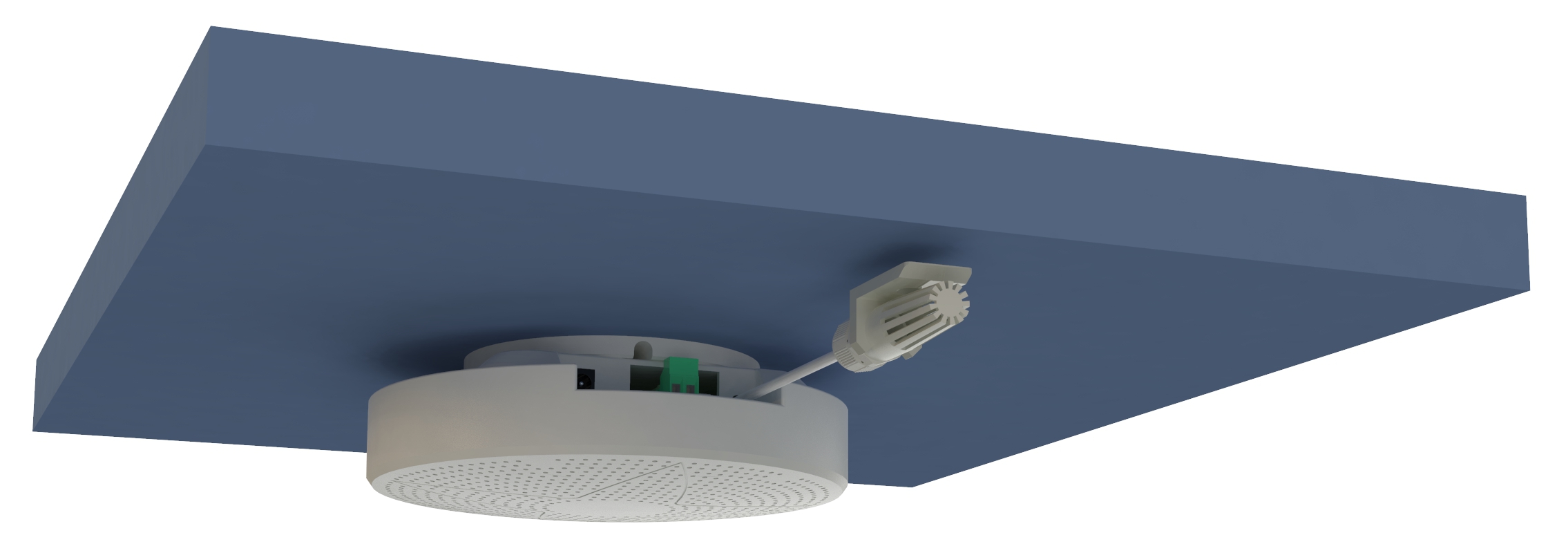

吸頂式安裝

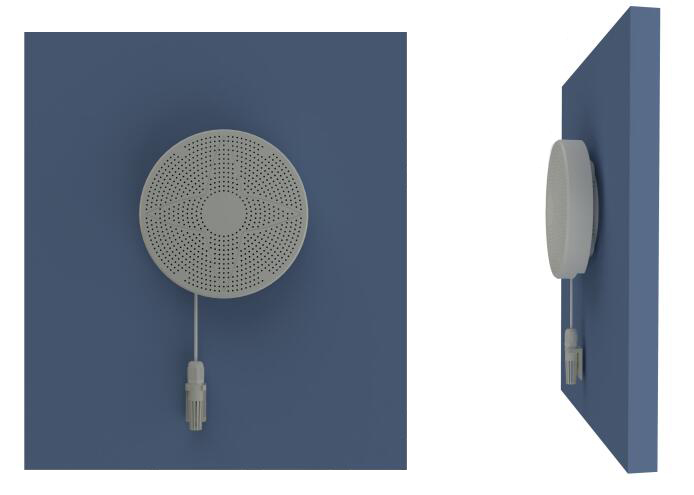

壁掛式安裝
表一：
| 直流供電（默認） | DC 10-30V |
| 最大功耗 | WIFI型：1.6W（24V DC供電） |
| 4G型：1.6W（24V DC供電） | |
| RS485型：1.5W（24V DC供電） | |
| 檢測參數 | 溫度、濕度、PM2.5、PM10、氣壓、光照、噪聲、異味、TVOC、CO2、甲醛、O3、CO、CH4、O2、SO2、NO2、H2、H2S、NH3、TSP |
| 工作環境 | 溫度-10℃-55℃；濕度0~95%RH 無冷凝 |
| 信號輸出 | RS485輸出（標準Modbus-RTU協議） |
| 4G 無線傳輸 | |
| WIFI 無線傳輸 | |
| 產品材質 | ABS |
| 安裝方式 | 壁掛、吸頂 |
表二：
|
檢測參數 |
量程 |
分辨率 |
精度 |
預熱時間 |
|
PM2.5 |
0~1000ug/m3 |
1ug/m3 |
顆粒物計數效率： 50%@0.3μm，98%@>=0.5μm。 PM2.5精度：±3%FS（@100μg/m3、25℃、50%RH） |
≤2min |
|
PM10 |
0~1000ug/m3 |
|||
|
TSP |
0~20000ug/m3 |
1ug/m3 |
±%25或±40μg/m3取大值(@1000ug/m3，25℃,50%RH） |
|
|
TSP（高精度） |
0~20000ug/m3 |
1ug/m3 |
±%20或±30μg/m3取大值(@1000ug/m3，25℃,50%RH） |
|
|
溫度 |
-40℃~+120℃，默認-40℃~+80℃ |
0.1℃ |
±0.5℃(25℃） |
|
|
濕度 |
0%RH-100%RH |
0.1%RH |
±3%RH（60%RH,25℃） |
|
|
大氣壓力 |
0~120Kpa |
0.1Kpa |
±0.15Kpa@25℃101Kpa |
|
|
光照度 |
0~20萬Lux |
1Lux |
±7%(25℃) |
|
|
TVOC |
0~60000ppb |
1ppb |
|
|
|
二氧化碳 |
0~5000ppm |
1ppm |
±(50ppm+ 3%F·S) |
2min(可用)、10min(最大精度) |
|
甲醛 |
0~5ppm |
0.01ppm |
精度：±5%FS（@1ppm、25℃、50%RH） |
≥5 分鐘 |
|
臭氧 |
0~10ppm |
0.01ppm |
精度：±6%FS（@5ppm、25℃、50%RH） |
≥5 分鐘 |
|
O2 |
0~25%Vol |
0.1%Vol |
±2%FS |
≥5分鐘 |
|
H2S |
0~100ppm |
1ppm |
±2ppm或±10% |
≥5分鐘 |
|
CH4 |
0~100%LEL |
1%LEL |
±5%FS |
≥5分鐘 |
|
CO |
0~1000ppm |
1ppm |
±5ppm或±10% |
≥5 分鐘 |
|
NO2 |
0~20ppm |
0.1ppm |
±5%FS |
≥5分鐘 |
|
SO2 |
0~20ppm |
0.1ppm |
±5%FS |
≥5分鐘 |
|
H2 |
0~1000ppm |
1ppm |
±5%FS |
≥5 分鐘 |
|
NH3 |
0~100ppm |
1ppm |
±8% |
≥5分鐘 |
|
噪聲 |
30~130db |
0.1db |
±0.5dB（在參考音準，94dB@1kHz） |
|
|
異味（電化學型） |
0~5ppm |
0.001ppm |
典型精度：±10%FS（@H2S，5ppm） |
≥5分鐘 |
|
異味（高精度） |
0~5ppm |
0.001ppm |
典型精度：±5%FS（@H2S，500ppb） |
≥5分鐘 |
|
異味（半導體型） |
0.03~3ppm |
0.001ppm |
±13%FS（@C2H6O，5ppm,20℃，65%RH） |
≥60分鐘 |
|
RS- |
|
公司代號 |
||||
|
|
MG |
|
復合式空氣質量檢測儀 |
|||
|
|
11 |
|
檢測儀可測要素種類數量 |
|||
|
|
1- |
|
要素組合形式序號 |
|||
|
|
N01- |
|
RS485輸出 |
|||
|
4G- |
|
4G方式上傳 |
||||
|
WIFI- |
|
WIFI方式上傳 |
||||
|
|
1 |
檢測儀外殼 |
||||
要素種類說明：
|
11種可選檢測要素 |
編號 |
|
說明 |
|
|
PM2.5 |
A |
|
|
|
|
PM10 |
||||
|
TSP |
T |
|
總懸浮顆粒物 |
|
|
TSP（高精度） |
TH |
|
高精度總懸浮顆粒物 |
|
|
溫度 |
B |
|
空氣溫度、濕度 |
|
|
濕度 |
||||
|
大氣壓力 |
C |
|
0~120Kpa |
|
|
光照度 |
D |
|
0~20萬Lux |
|
|
TVOC |
E |
|
總揮發性有機物量程0~60000ppb，分辨率1ppb |
|
|
二氧化碳 |
F |
|
CO2量程0-5000ppm |
|
|
甲醛 |
G |
5P |
CH2O量程0~5ppm |
|
|
臭氧 |
H |
10P |
O3量程0~10ppm |
|
|
異味（高精度） |
RH |
5P |
量程0~5ppm |
|
|
除上述檢測元素外，可從右側氣體選型中任選三種氣體 |
I |
O2 |
30VOL |
O2量程30VOL |
|
J |
H2S |
100P |
H2S量程100 ppm |
|
|
K |
CH4 |
100LEL |
CH4量程100 LEL |
|
|
L |
CO |
1000P |
CO量程1000 ppm |
|
|
M |
NO2 |
20P |
NO2量程20ppm |
|
|
N |
SO2 |
20P |
SO2量程20ppm |
|
|
O |
H2 |
1000P |
H2量程1000ppm |
|
|
P |
NH3 |
100P |
NH3量程100ppm |
|
|
Q |
噪聲 |
|
量程30~130db |
|
|
S |
異味（半導體型） |
3P |
量程0.03~3ppm |
|
|
R |
異味（電化學型） |
5P |
量程0~5ppm |
|
選型舉例：假如選擇的測量要素為PM2.5、PM10、溫度、濕度、甲醛、O2、CH4、CO。
則對應的選型為 RS-MG111-N01-1-ABGIKL
