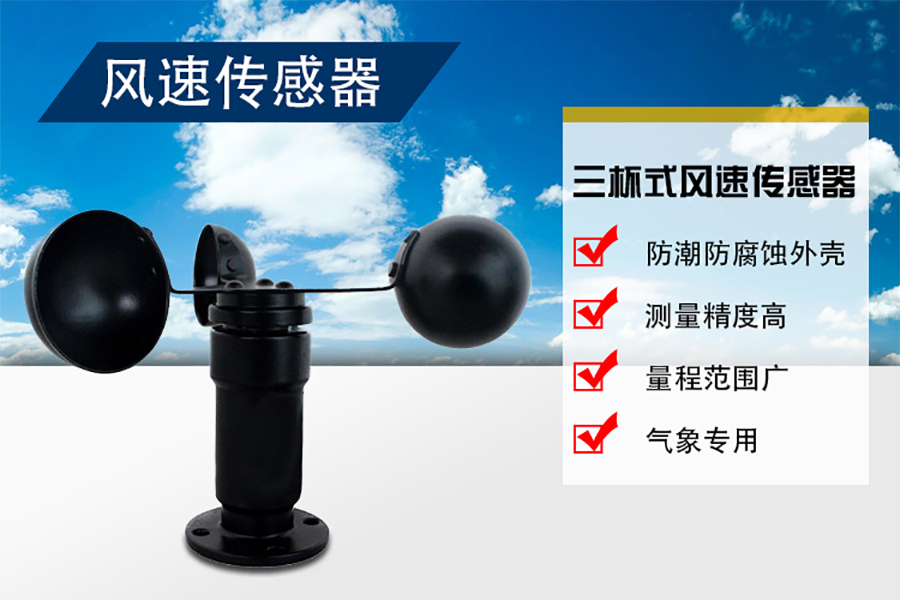

RS-FS-*風速變送器，外形小巧輕便，便于攜帶和組裝，三杯設計理念可以有效獲得風速信息，殼體采用優質鋁合金型材，外部進行電鍍噴塑處理，具有良好的防腐、防侵蝕等特點，能夠保證變送器長期使用無銹琢現象，同時配合內部順滑的軸承系統，確保了信息采集的精確性。設備出廠前可選擇485（Modbus-RTU）/4-20mA/0-5V/0-10V信號輸出，被廣泛應用于溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風速測量。
我司485型變送器通過485總線，接入我司RS-RJ-K仁科溫濕度監控平臺。通過有線方式實現設備的集中監控。
RS-RJ-K軟件可以在本地和遠程通過網頁設置參數。
本地查看、地圖模式、導出歷史數據、短信報警設置、報警數據的Word、Excel、ppt、pdf，本地查看、打印歷史曲線并導出圖片。
遠程通過網頁查看、導出歷史數據、報警數據的Excel，查看、打印歷史曲線并導出圖片。
我司485型變送器，可就近接入我司RS-ETH-M或RS-WIFI-M或RS-GPRS-M型集中器將數據通過網口或WIFI或GPRS等方式將數據上送至遠程監控平臺，一臺集中器可接入8臺485型變送器，1個監控平臺可接入上千臺集中器。
環境監控云平臺是基于B/S架構開發并部署在云公網服務器上的環境監控平臺。云平臺的維護管理均由我司負責，用戶可申請免費接入。云平臺可提供設備數據超限、離線短信報警及郵件報警服務，提供免費的手機APP，一鍵登錄，方便易用。
我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位。可作為二次開發模塊接入上位機軟件、PLC或組態等，說明如下：
（1）上位機軟件二次開發
按照標準的Modbus-RTU協議，使用03功能碼來問詢設備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。
（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。
|

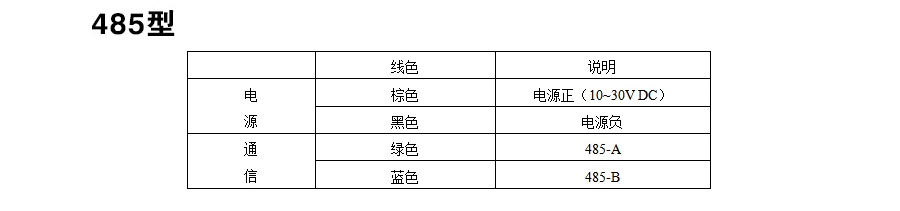

485型 |
|
|
設備供電： |
10~30V DC |
|
最大功耗： |
0.4W |
|
風速精度： |
±（0.2+0.03V）m/s V表示風速 |
|
測量范圍： |
0~60m/s |
|
分辨率： |
0.1m/s |
|
工作溫度： |
-20℃~+60℃，0%RH~80%RH |
|
啟動速度： |
≤0.2m/s |
|
響應時間： |
≤2s |
|
輸出信號： |
RS485(Modbus-RTU協議) |
|
通信參數： |
默認設備地址1，波特率4800 |
|

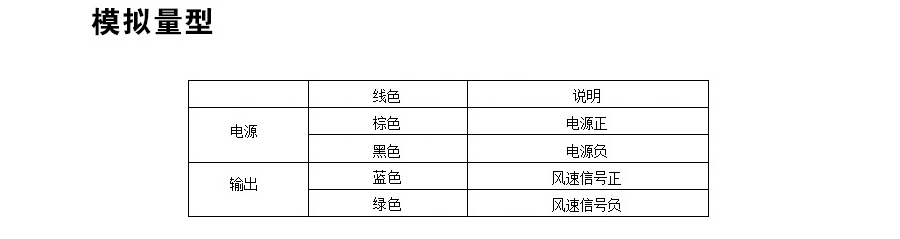

模擬量型 |
|
|
設備供電： |
10~30V DC（0-10V型建議24V供電） |
|
最大功耗： |
1.2W |
|
風速精度： |
±（0.2+0.03V）m/s V表示風速 |
|
測量范圍： |
0~30m/s（0-60m/s可定制） |
|
分辨率： |
0.1m/s |
|
工作溫度： |
-20℃~+60℃，0%RH~80%RH |
|
啟動速度： |
≤0.2m/s |
|
響應時間： |
≤2s |
|
輸出信號： |
4-20mA,0-5V,0-10V(10-30V供電) 0-5V/1-5V/0-3V/0-2.5V(5V供電) |
|
最大功耗： |
輸出電阻≤250Ω（電壓輸出） |
|
|
≤600Ω（電流輸出） |
|

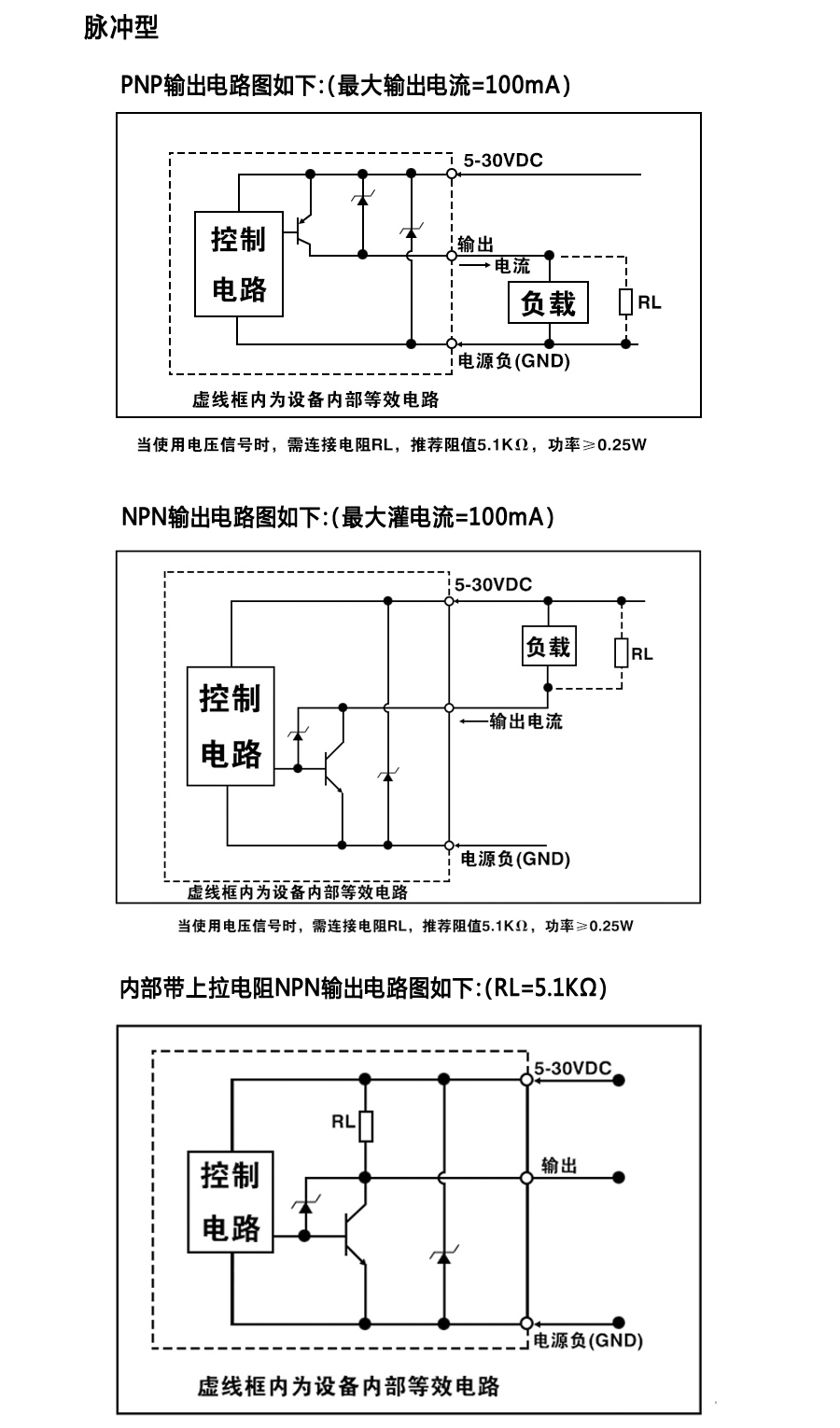

脈沖型 |
|
|
設備供電： |
5~30V DC |
|
風速精度： |
±（0.2+0.03V）m/s V表示風速 |
|
測量范圍： |
0~60m/s |
|
分辨率： |
0.125m/s（1m/s=8個脈沖） |
|
工作溫度： |
-20℃~+60℃，0%RH~80%RH |
|
啟動速度： |
≤0.2m/s |
|
響應時間： |
≤0.5s |
|
輸出信號： |
脈沖輸出（PNP/NPN/NPNR） |
|
負載能力： |
≥100mA(PNP) |
|
≥100mA(NPN) |
|
|
RS- |
|
公司代號 |
描述 |
|
|
|
FS- |
|
|
風速傳感器 |
|
|
I20- |
4~20mA電流輸出 |
0-30m/S風速對應4-20mA 10-30V供電 |
|
|
V05- |
0~5V電壓輸出 |
0-30m/S風速對應0-5V 10-30V供電 |
||
|
V10 |
0~10V電壓輸出 |
0-30m/S風速對應0-10V 20~30V供電（一般使用24V） |
||
|
N01- |
485（Modbus-RTU協議）輸出 |
485接口輸出，輸出內容：風速，單位m/S、1-12級風級 |
||
|
NPN |
NPN型輸出 |
脈沖輸出型 NPN輸出型 |
||
|
PNP |
PNP型輸出 |
脈沖輸出型PNP輸出型 |
||
|
NPNR |
NPN型帶上拉電阻輸出 |
脈沖輸出型NPN帶上拉電阻輸出型，上拉電阻值5.1K |
||
