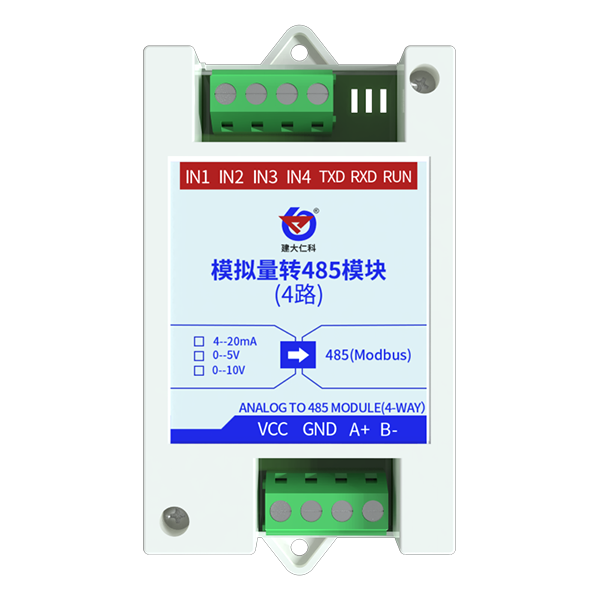

4路模擬量電流輸入4～20mA。電壓輸入0～5V、0～10V
12位分辨率，0.1%精度ADC
支持標準Modbus-RTU通訊協(xié)議
通信運行指示燈、防死機看門狗
帶防雷、靜電保護RS485通訊接口、運放信號隔離
地址、波特率、校驗位可通過上位機軟件設置
防反接、過壓保護、過流保護、短路保護
|
直流供電（默認） |
5-30V |
|
|
最大功耗 |
0.08W（DC12V） |
|
|
工作溫度 |
-40℃~+60℃ |
|
|
AD轉換分辨率 |
12位 |
|
|
精度 |
典型精度：±0.1%FS |
|
|
采集信號 |
4~20mA、0~5V、0~10V可選 |
|
|
通訊接口 |
Modbus-RTU |
|
|
地址范圍 |
1-254（默認1） |
|
|
波特率 |
數(shù)值范圍0-7 0: 2400bps1:4800bps2: 9600bps3: 19200bps4: 38400bps5: 57600bps6: 115200bps7: 1200bps 默認：4800bps |
|
|
輸入阻抗
|
4-20mA |
≤200Ω |
|
0-5V/0-10V |
≥10KΩ |
|
| RS- | 公司代號 | ||||
| I20- | 采集4~20mA電流信號 | ||||
| V05- | 采集0~5V電壓信號 | ||||
| V10- | 采集0~10V電壓信號 | ||||
| 485- | 485通訊（Modbus協(xié)議） | ||||
| 4- | 采集4路模擬量信號 | ||||
| 1 | -1殼體 | ||||
