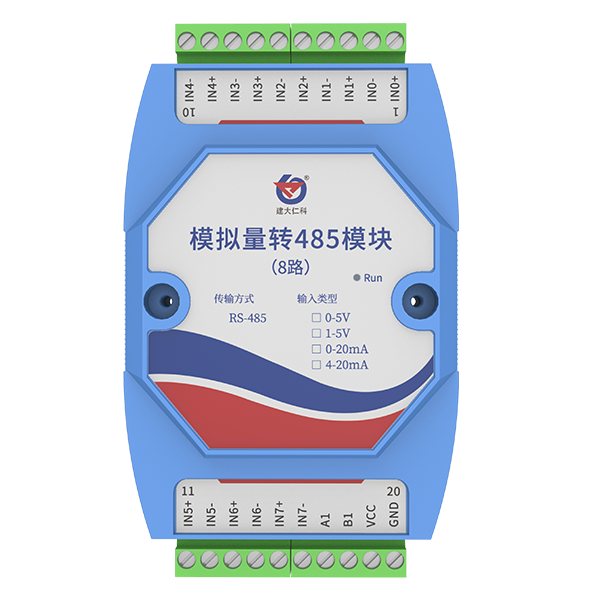

模擬量轉485模塊（8路） 358
產品型號：RS-I20/V05-485-8-2
發布時間：2022-09-08 16:00:49
產品品牌：建大仁科
- 概述
- 技術參數
- 產品選型
- 資料下載
8路模擬量電流輸入4～20mA、0-20mA
8路模擬量電壓輸入0～5V、1～5V
12位分辨率，0.1%精度ADC
支持標準Modbus-RTU通訊協議
通信運行指示燈、防死機看門狗
帶防雷、靜電保護RS485通訊接口、運放信號隔離
地址、波特率、校驗位可通過上位機軟件設置
可通過配置軟件獨立設置每路電流或電壓輸入類型
防反接、過壓保護、過流保護、短路保護
|
直流供電（默認） |
5-30V |
|
|
最大功耗 |
0.08W（DC12V） |
|
|
工作溫度 |
-40℃~+60℃ |
|
|
AD轉換分辨率 |
12位 |
|
|
精度 |
典型精度：±0.1%FS |
|
|
采集信號 |
4~20mA、0-20mA、0~5V、1~5V可選 |
|
|
通訊接口 |
Modbus-RTU |
|
|
地址范圍 |
1-254（默認1） |
|
|
波特率 |
數值范圍0-7 0: 2400bps1:4800bps2: 9600bps3: 19200bps4: 38400bps5: 57600bps6: 115200bps7: 1200bps 默認：4800bps |
|
|
校驗方式 |
數值范圍：0-2 0：無校驗（None）1：奇校驗（ODD）2：偶校驗（EVEN） 默認：無校驗 |
|
|
輸入阻抗 |
4-20mA |
≤200Ω |
|
0-5V/0-10V |
≥10KΩ |
|
| RS- | 公司代號 | ||||
| I20- | 采集4~20mA電流信號 | ||||
| V05- | 采集0~5V電壓信號 | ||||
| 485- | 485通訊（Modbus協議） | ||||
| 8- | 采集8路模擬量信號 | ||||
| 2 | 亞當殼 | ||||
