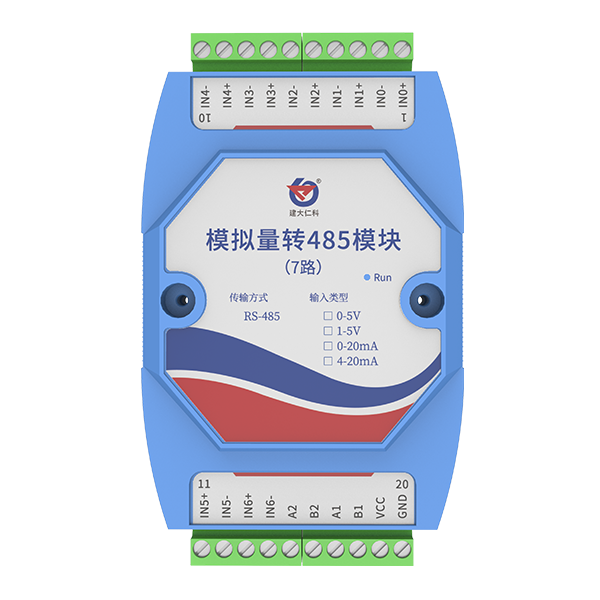

模擬量轉485模塊（7路） 361
產品型號：RS-I20/V05-485-7-2
發布時間：2022-09-16 13:22:34
產品品牌：建大仁科
- 概述
- 技術參數
- 產品選型
- 資料下載
7路模擬量電流輸入4～20mA、0-20mA
7路模擬量電壓輸入0～5V、1～5V
2路485輸出完全獨立，可單獨設置地址波特率
12位分辨率，0.1%精度ADC
支持標準Modbus-RTU通訊協議
通信運行指示燈、防死機看門狗
帶防雷、靜電保護RS485通訊接口、運放信號隔離
地址、波特率、校驗位可通過上位機軟件設置
可通過配置軟件獨立設置每路電流或電壓輸入類型
防反接、過壓保護、過流保護、短路保護
| 直流供電（默認） | 5-30V | |
| 最大功耗 | 0.08W（DC12V） | |
| 工作溫度 | -40℃~+60℃ | |
| AD轉換分辨率 | 12位 | |
| 精度 | 典型精度：±0.1%FS | |
| 采集信號 | 4~20mA、0-20mA、0~5V、1~5V可選 | |
| 通訊接口 | Modbus-RTU（2路，完全獨立） | |
| 地址范圍 | 1-254（默認1） | |
| 波特率 | 數值范圍0-7 0: 2400bps1:4800bps2: 9600bps3: 19200bps4: 38400bps5: 57600bps6: 115200bps7: 1200bps 默認：4800bps |
|
| 校驗方式 | 數值范圍：0-2 0：無校驗（None）1：奇校驗（ODD）2：偶校驗（EVEN） 默認：無校驗 |
|
| 輸入阻抗 | 4-20mA | ≤200Ω |
| 0-5V/0-10V | ≥10KΩ | |
| RS- | 公司代號 | ||||
| I20- | 采集4~20mA電流信號 | ||||
| V05- | 采集0~5V電壓信號 | ||||
| 485- | 485通訊（Modbus協議） | ||||
| 7- | 采集7路模擬量信號 | ||||
| 2 | 亞當殼 | ||||
