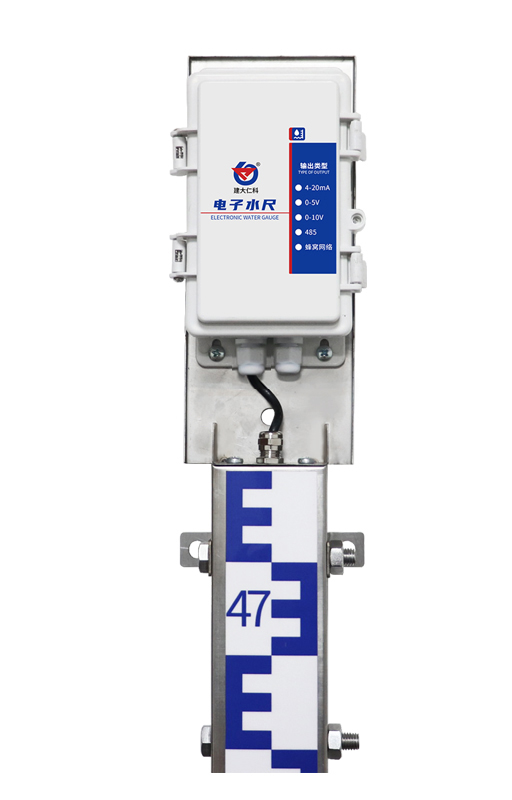

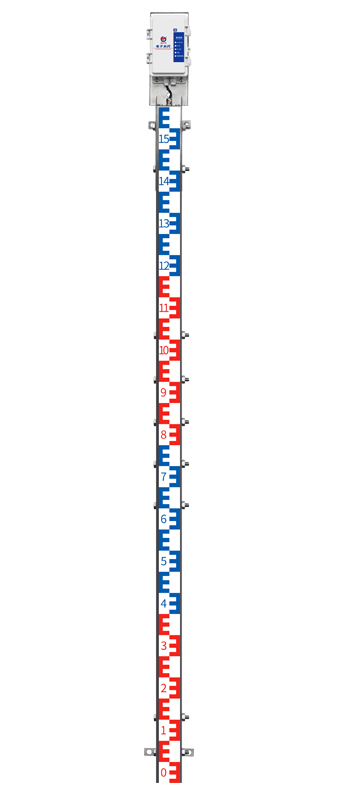

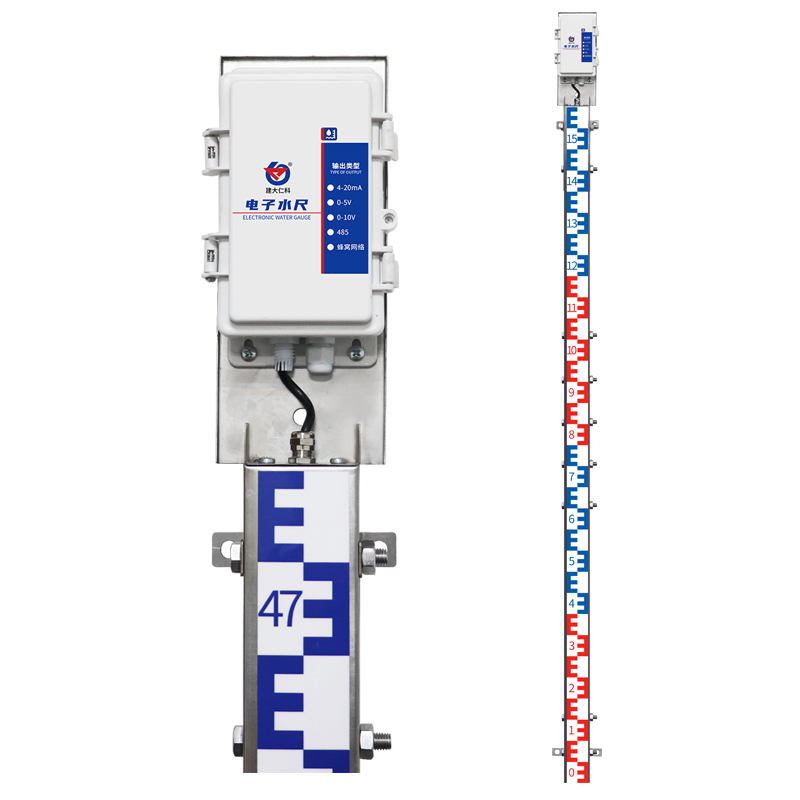

電子水尺RS-DR-*-1是一款采用先進的處理器芯片作為控制器，通過測量電極的水位獲取數據，可用于江河、湖泊、水庫、水電站、灌區及輸水等水利工程中進行水位的監測，及自來水、城市污水處理、城市道路積水等市政工程中水位的監測。
1、產品特點：
（1）采用先進的生產工藝，采用不銹鋼作為防護外殼，防護性及抗干擾能力強。
（2）采用高密封性材料，設備不受污泥、污染物、沉淀物等外界環境因素影響。
（3）采樣精度與設備長度無關，在任何應用環境中，不同長度的水尺測量精度均為1cm，并保持不變。
（4）具有1路開關量信號輸出，可任意關聯報警事項輸出或用于水位上下限控制。
2、安裝方法：

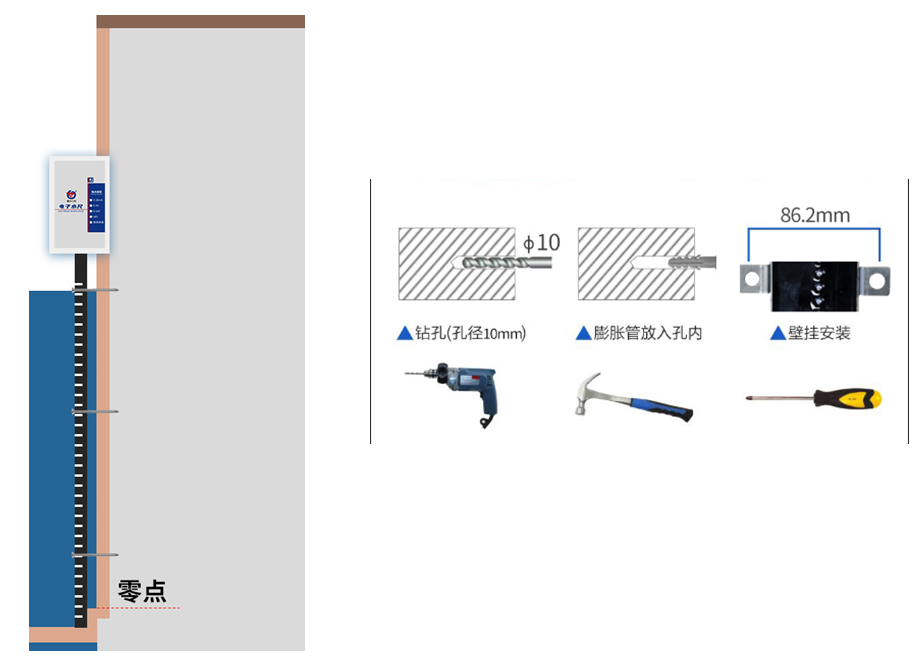

（1）貼壁安裝

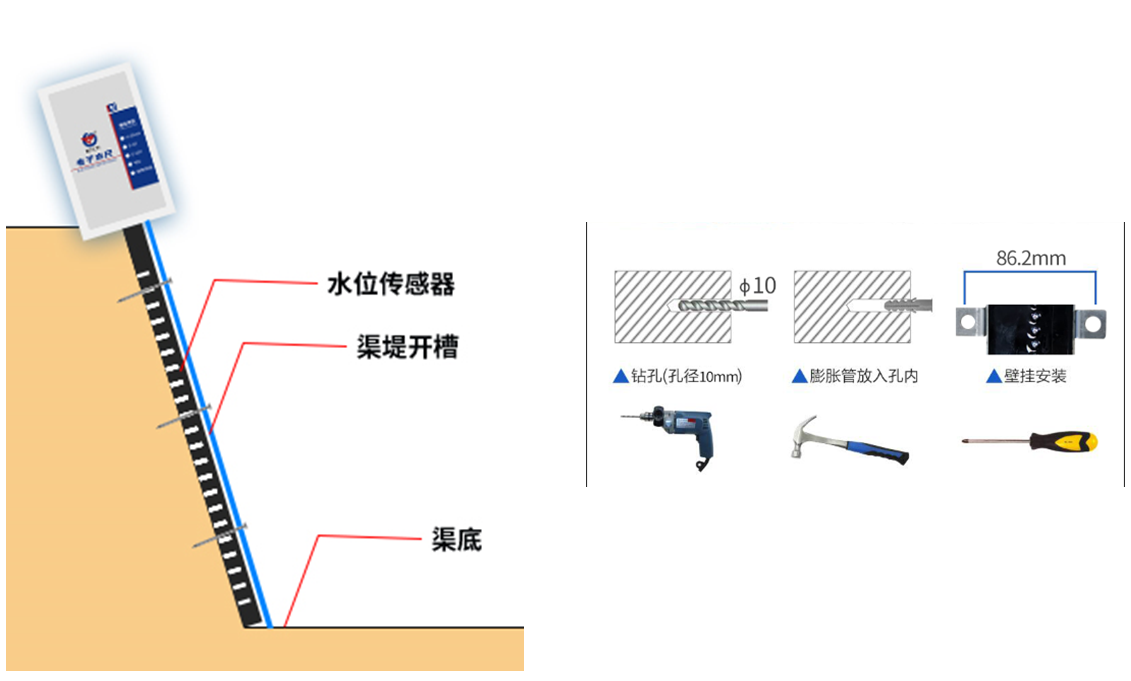

（2）貼壁傾斜安裝
| 直流供電（默認） | DC 10~30V | ||
| 水位測量精度 | 1cm（全量程等精度） | ||
| 分辨率 | 1cm | ||
| 輸出方式 |
RS485（Modbus協議） | ||
| 4~20mA電流輸出、0~5V/0~10V電壓輸出 | |||
| GPRS/GSM，中國移動或中國聯通的手機網絡 4G，中國移動或中國聯通或中國電信的手機網絡 |
|||
| 參數設置 | 485型 | 用提供的配置軟件通過485接口進行配置 | |
| 模擬量型 | 請聯系技術人員提前配置 | ||
| 網絡型 | 用提供的配置軟件通過USB接口進行配置 | ||
| 主機最大功耗 |
RS485輸出 | 0.8w | |
| 模擬量型 | 1.2w | ||
| GPRS/4G型 | 1w | ||
| 單節水尺最大功耗 | 0.05w | ||
| 量程 | 80cm、160cm、240cm、320cm、400cm、480cm、560cm、640cm、720cm、800cm、880cm、960cm | ||
| 安裝方式 | 壁掛式 | ||
| 開孔尺寸 | 86.2mm | ||
| 打孔尺寸 | 10mm | ||
|
RS- |
|
公司代號 |
|||
|
|
DR- |
|
電子水尺設備 |
||
|
|
N01- |
|
RS485（Modbus-RTU協議） |
||
|
I20- |
|
4~20mA電流輸出 |
|||
|
V05- |
|
0~5V電壓輸出 |
|||
|
V10- |
|
0~10V電壓輸出 |
|||
|
4G- |
|
4G數據上傳 |
|||
|
|
1- |
|
電子水尺殼 |
||
|
|
空 |
電源供電 |
|||
|
6A |
太陽能供電(20W/6Ah) |
||||
|
20A |
太陽能供電(30W/20Ah) |
||||
