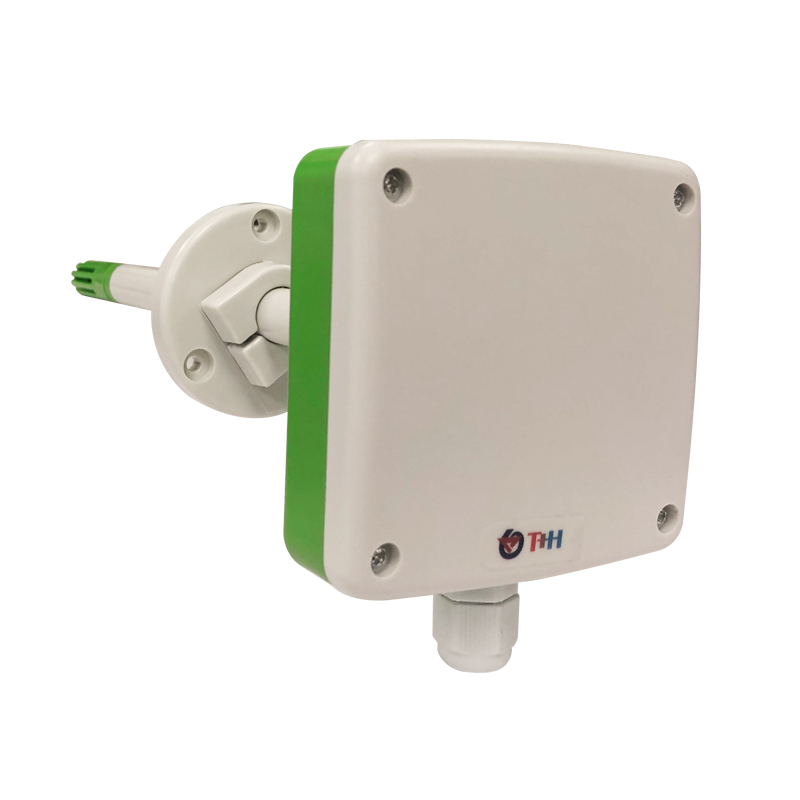

風管溫濕度變送器 RS-WS-*-9TH...
- 概述
- 技術參數
- 產品選型
- 資料下載

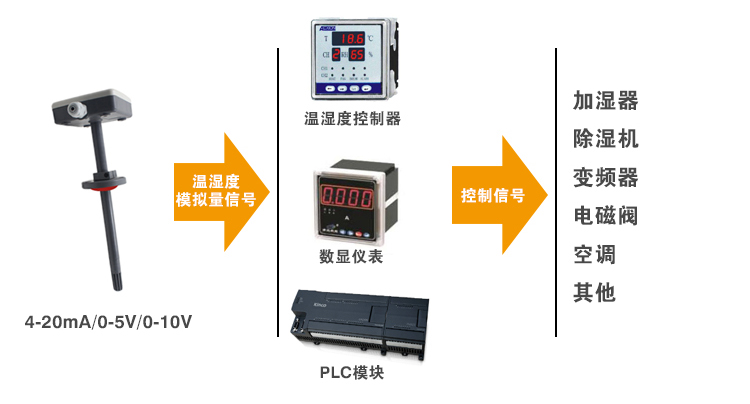

該變送器專業應用于管道溫濕度測量,采用標準工業接口4～20mA/0～10V/0～5V模擬量信號輸出，可接入現場數顯表、PLC、變頻器、工控主機等設備。采用進口溫濕度測量單元，漂移小、精準度高。管道式安裝方式，現場安裝方便，采用抗干擾電路設計，可經受住現場變頻器等各種強電磁干擾；
設備采用防水外殼設計，探頭過濾網采用25um高強度不銹鋼材料，既能保證氣體分子進入又防止粉塵顆粒及水滴進入，可應用于潮濕、高粉塵場合，經久耐用。
（1）電流型輸出信號轉換計算
例如量程-40~+80攝氏度，4~20mA輸出，當輸出信號為12mA時，計算當前溫度值。此溫度量程的跨度為120度，用16mA電流信號來表達，120度/16mA=7.5度/mA，即電流1mA代表溫度變化7.5度.測量值12mA-4mA=8mA.8mA*7.5度/mA=60度。60+（-40）=20度，當前溫度為20度。
（2）電壓型輸出信號轉換計算
例如量程-40~+80攝氏度，0-10V輸出，當輸出信號為5V時，計算當前溫度值。此溫度量程的跨度為120度，用10V電壓信號來表達，120度/10V=12度/V，即電壓1V代表溫度變化12度.測量值5V-0V=5V.5V*12度/V=60度。60+（-40）=20度，當前溫度為20度。
1)PLC采集不到數據
答：請檢查設備輸出類型；設備是否上電。
2)采集到的信號與實際差很大
答：請檢查設備量程及數據換算關系。
3)變送器輸出有跳動
答：變送器與采集器之間距離過長，造成信號紊亂。
4)如何快速判定問題
答：暫時不接后級采集設備，萬用表測量變送器信號輸出。
|
直流供電（默認） |
模擬量型：10~30V DC， 電壓模擬量型：AC24V±20%或DC18~35V |
|
|
最大功耗 |
電流輸出 |
1.3W |
|
電壓輸出 |
模擬量型：1.3W； |
|
|
B準精度 （默認） |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
模擬量型：±0.5℃（25℃）； |
|
|
變送器電路工作溫濕度 |
-40℃~+60℃，0~95%RH（非結露） |
|
|
溫度量程 |
-40℃~+80℃ |
|
|
濕度量程 |
0%RH-100%RH |
|
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
≤0.1℃/y |
|
|
響應時間 |
濕度 |
≤8s(1m/s風速) |
|
溫度 |
≤25s(1m/s風速) |
|
|
輸出信號 |
電流輸出 |
4mA~20mA |
|
電壓輸出 |
0~5V/0~10V |
|
|
負載能力 |
電壓輸出 |
模擬量型輸出電阻≤500Ω；電壓模擬量型：負載≤250Ω |
|
電流輸出 |
模擬量型輸出電阻≤600Ω；電壓模擬量型：負載≤600Ω |
|
|
RS- |
|
公司代號 |
|||
|
|
WS- |
|
溫濕度變送、傳感器 |
||
|
|
I20- |
|
4~20mA電流輸出 |
||
|
V05- |
|
0~5V電壓輸出 |
|||
|
V10- |
|
0~10V電壓輸出 |
|||
|
|
9TH- |
空 |
直流供電風管溫濕度 |
||
|
AC |
交直流供電風管溫濕度 |
||||
