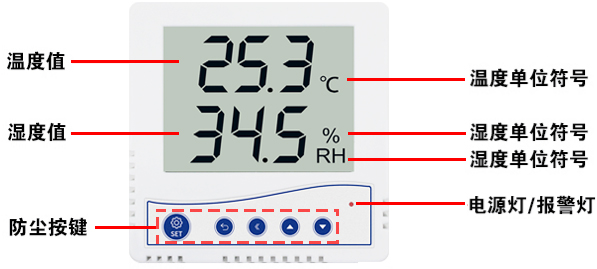

RS-WS-*-1-*為標準86盒外殼，大屏液晶顯示，采用美國進口工業級微處理器芯片、進口高精度溫濕度傳感器，確保產品優異的可靠性、高精度和互換性。
（1）電流型輸出信號轉換計算
例如量程-40~+80攝氏度，4~20mA輸出，當輸出信號為12mA時，計算當前溫度值。此溫度量程的跨度為120度，用16mA電流信號來表達，120度/16mA=7.5度/mA，即電流1mA代表溫度變化7.5度.測量值12mA-4mA=8mA.8mA*7.5度/mA=60度。60+（-40）=20度，當前溫度為20度。
（2）電壓型輸出信號轉換計算
例如量程-40~+80攝氏度，0-10V輸出，當輸出信號為5V時，計算當前溫度值。此溫度量程的跨度為120度，用10V電壓信號來表達，120度/10V=12度/V，即電壓1V代表溫度變化12度.測量值5V-0V=5V.5V*12度/V=60度。60+（-40）=20度，當前溫度為20度。
1)PLC采集不到數據
答：請檢查設備輸出類型；設備是否上電。
2)采集到的信號與實際差很大
答：請檢查設備量程及數據換算關系。
3)變送器輸出有跳動
答：變送器與采集器之間距離過長，造成信號紊亂。
4)如何快速判定問題
答：暫時不接后級采集設備，萬用表測量變送器信號輸出。
|
直流供電（默認） |
10~30V DC |
|
|
最大功耗 |
電流輸出 |
1.2W |
|
電壓輸出 |
1.2W |
|
|
精度 （默認） |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
|
溫度量程 |
-40℃~+120℃，默認-40℃~+80℃ |
|
|
濕度量程 |
0%RH-100%RH |
|
|
變送器電路工作溫濕度 |
-20℃~+60℃，0%RH~95%RH（非結露） |
|
|
探頭工作溫度 |
-40℃~+120℃，默認-40℃~+80℃ |
|
|
探頭工作濕度 |
0%RH-100%RH |
|
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
≤0.1℃/y |
|
|
響應時間 |
濕度 |
≤8s(1m/s風速) |
|
溫度 |
≤25s(1m/s風速) |
|
|
輸出信號 |
電流輸出 |
4~20mA |
|
電壓輸出 |
0~5V/0~10V |
|
|
負載能力 |
電壓輸出 |
輸出電阻≤250Ω |
|
電流輸出 |
≤600Ω |
|
| RS- | 公司代號 | ||||
| WS- | 溫濕度變送、傳感器 | ||||
| I20- | 4~20mA電流輸出 | ||||
| V05- | 0~5V電壓輸出 | ||||
| V10- | 0~10V電壓輸出 | ||||
| 1A- | 86液晶殼 | ||||

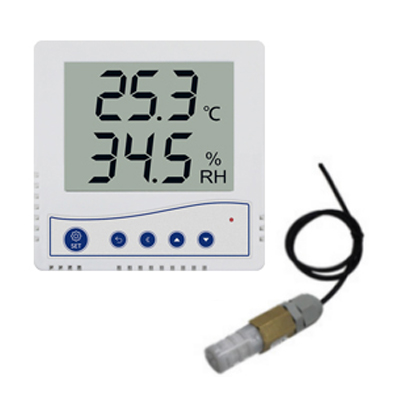

| 5- | 外延精裝探頭 | ||||

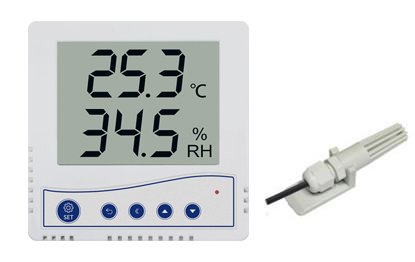

| 6- | 外延防水探頭 | ||||
