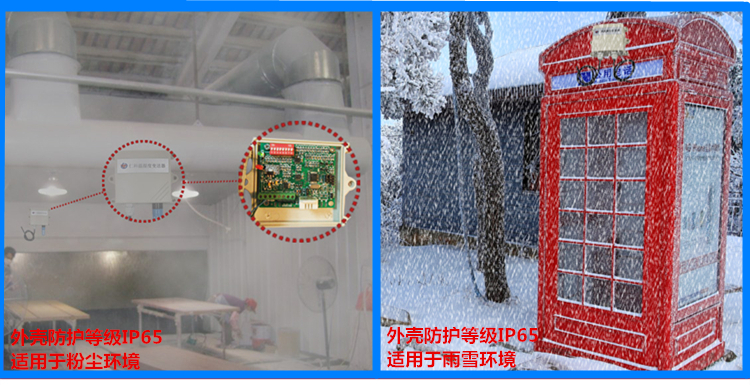

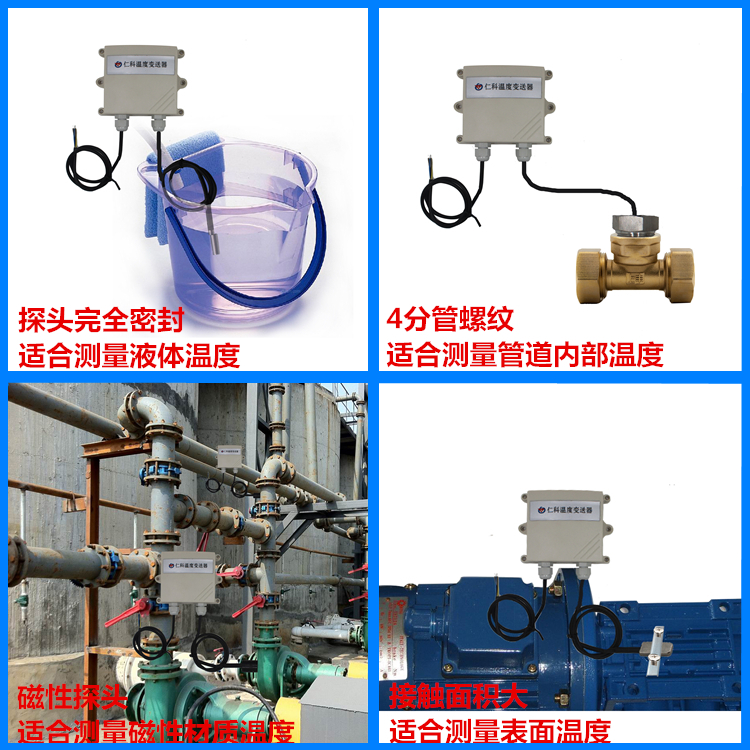

本產品RS-WD-*-2-*為壁掛高防護等級外殼，防護等級IP65可用于室外或高粉塵場合。電路采用美國進口工業級微處理器芯片、進口高精度溫度傳感器，確保產品優異的可靠性、高精度和互換性。本產品的測溫探頭多種可選，用戶可根據適用場合選擇，默認探頭引出線長0.5米，可延長至10米，請根據使用情況選擇線長。輸出信號類型分為4-20mA\0-5V\0-10V等。詳見選型表。
（1）電流型輸出信號轉換計算
例如量程-40~+80攝氏度，4~20mA輸出，當輸出信號為12mA時，計算當前溫度值。此溫度量程的跨度為120度，用16mA電流信號來表達，120度/16mA=7.5度/mA，即電流1mA代表溫度變化7.5度.測量值12mA-4mA=8mA.8mA*7.5度/mA=60度。60+（-40）=20度，當前溫度為20度。
（2）電壓型輸出信號轉換計算
例如量程-40~+80攝氏度，0-10V輸出，當輸出信號為5V時，計算當前溫度值。此溫度量程的跨度為120度，用10V電壓信號來表達，120度/10V=12度/V，即電壓1V代表溫度變化12度.測量值5V-0V=5V.5V*12度/V=60度。60+（-40）=20度，當前溫度為20度。
1)PLC采集不到數據
答：請檢查設備輸出類型；設備是否上電。
2)采集到的信號與實際差很大
答：請檢查設備量程及數據換算關系。
3)變送器輸出有跳動
答：變送器與采集器之間距離過長，造成信號紊亂。
4)如何快速判定問題
答：暫時不接后級采集設備，萬用表測量變送器信號輸出。
| 直流供電（默認） | 10~30V DC | ||
| 最大功耗 | 電流輸出 | 0.8W | |
| 電壓輸出 | 0.8W | ||
| 默認精度 | 溫度 | ±0.5℃（25℃） | |
| 變送器電路工作溫濕度 | -20℃~+60℃，0%RH~95%RH 非結露 | ||
| 探頭工作溫度 | 外延圓形不銹鋼探頭 | -40~+80℃ | |
| 外延磁吸式探頭 | |||
| 外延扁形不銹鋼探頭 | |||
| 外延四分管螺紋探頭 | -40~+120℃ | ||
| 外延扁高溫探頭 | |||
| 探頭工作濕度 | 0~100%RH | ||
| 長期穩定性 | 溫度 | ≤0.1℃/y | |
| 響應時間 | 溫度 | ≤10s(1m/s風速) | |
| 輸出信號 | 電流輸出 | 4~20mA | |
| 電壓輸出 | 0~5V/0~10V | ||
| 負載能力 | 電壓輸出 | 輸出電阻≤250Ω | |
| 電流輸出 | ≤600Ω | ||
| 開孔尺寸 | 105mm | ||
| 注：帶顯示產品功耗增加0.4W | |||
| RS- | 公司代號 | ||||
| WD- | 單溫度變送器、傳感器 | ||||
| I20- | 4~20mA電流輸出 | ||||
| V05- | 0~5V電壓輸出 | ||||
| V10- | 0~10V電壓輸出 | ||||
| 2- | 壁掛王字殼 | ||||
| SMG- | 壁掛數碼管王字殼 | ||||

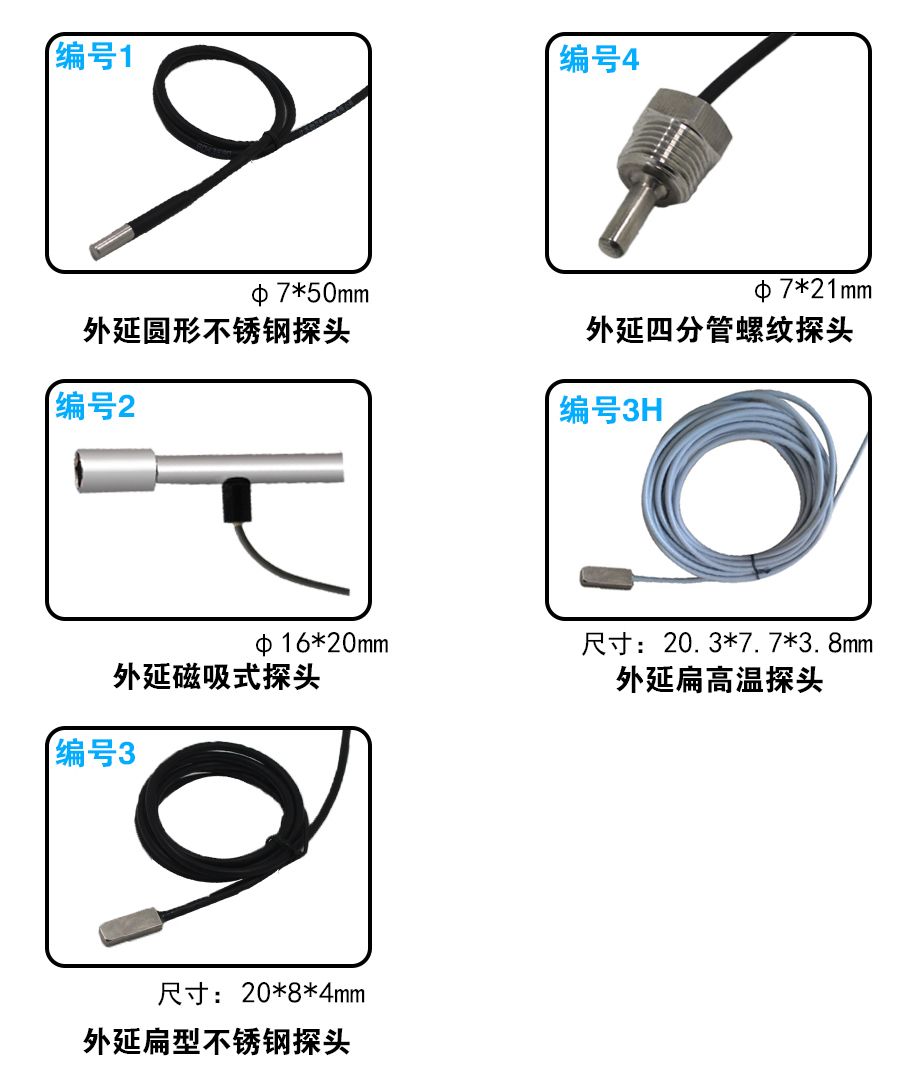

| 1 | 外延圓形不銹鋼探頭 | ||||
| 2 | 外延磁吸式探頭 | ||||
| 3 | 外延扁形不銹鋼探頭 | ||||
| 4 | 外延四分管螺紋探頭 | ||||
| 3H | 外延扁高溫探頭 | ||||
