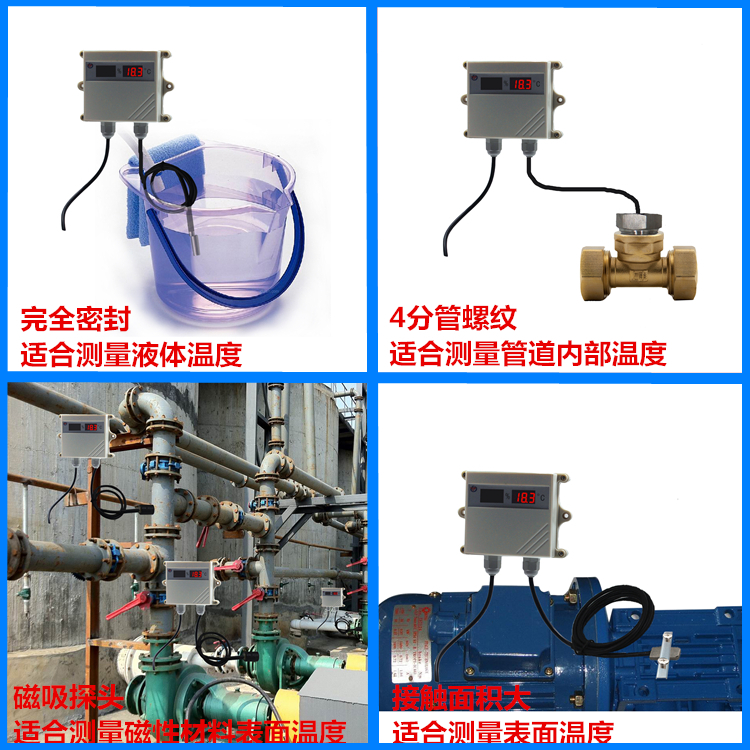

RS-WD-*-SMG-*系列為壁掛高防護等級外殼，高亮數碼管顯示，防護等級IP65可用于室外或高粉塵場合。電路采用美國進口工業級微處理器芯片、進口高精度溫度傳感器，確保產品優異的可靠性、高精度和互換性。本產品的測溫探頭為外延探頭，用戶可根據適用場合選擇，默認探頭引出線長0.5米，可延長至10米，請根據使用情況選擇線長。輸出信號類型分為4-20mA\0-5V\0-10V等。詳見選型表。
（1）電流型輸出信號轉換計算
例如量程-40~+80攝氏度，4~20mA輸出，當輸出信號為12mA時，計算當前溫度值。此溫度量程的跨度為120度，用16mA電流信號來表達，120度/16mA=7.5度/mA，即電流1mA代表溫度變化7.5度.測量值12mA-4mA=8mA.8mA*7.5度/mA=60度。60+（-40）=20度，當前溫度為20度。
（2）電壓型輸出信號轉換計算
例如量程-40~+80攝氏度，0-10V輸出，當輸出信號為5V時，計算當前溫度值。此溫度量程的跨度為120度，用10V電壓信號來表達，120度/10V=12度/V，即電壓1V代表溫度變化12度.測量值5V-0V=5V.5V*12度/V=60度。60+（-40）=20度，當前溫度為20度。
1)PLC采集不到數據
答：請檢查設備輸出類型；設備是否上電。
2)采集到的信號與實際差很大
答：請檢查設備量程及數據換算關系。
3)變送器輸出有跳動
答：變送器與采集器之間距離過長，造成信號紊亂。
4)如何快速判定問題
答：暫時不接后級采集設備，萬用表測量變送器信號輸出。
|
直流供電（默認） |
10~30V DC |
||
|
最大功耗 |
電流輸出 |
1.2W |
|
|
電壓輸出 |
1.2W |
||
|
默認精度 |
溫度 |
±0.5℃（25℃） |
|
|
變送器電路工作溫度 |
-40℃~+60℃，0%RH~80%RH |
||
|

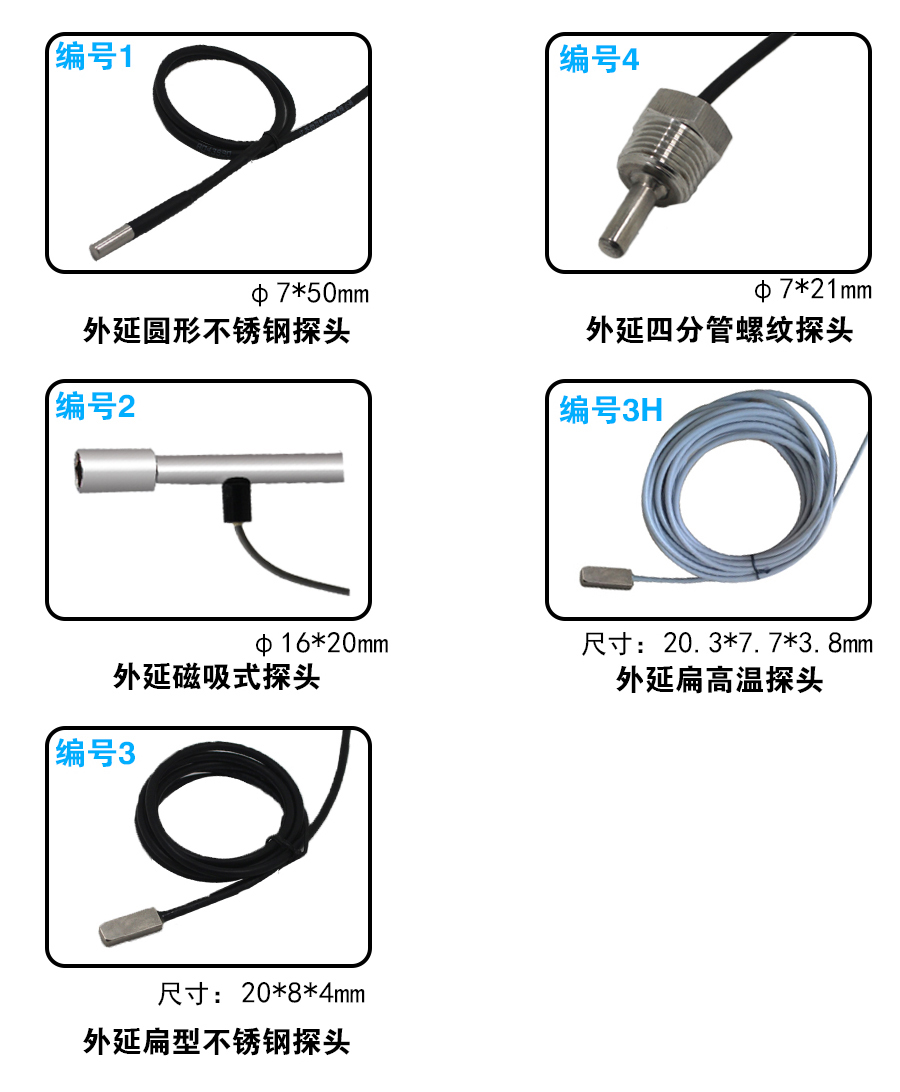

探頭工作溫度 |
外延圓形不銹鋼探頭 |
-40~+80℃ |
|
|
外延磁吸式探頭 |
|||
|
外延扁形不銹鋼探頭 |
|||
|
外延四分管螺紋探頭 |
-40~+120℃ |
||
|
外延扁高溫探頭 |
|||
|
探頭工作濕度 |
0~100%RH |
||
|
長期穩定性 |
溫度 |
≤0.1℃/y |
|
|
響應時間 |
溫度 |
≤10s(1m/s風速) |
|
|
輸出信號 |
電流輸出 |
4~20mA |
|
|
電壓輸出 |
0~5V/0~10V |
||
|
負載能力 |
電壓輸出 |
輸出電阻≤250Ω |
|
|
電流輸出 |
≤600Ω |
||
|
開孔尺寸 |
105mm |
||
|
RS- |
|
公司代號 |
|||
|
|
WD- |
|
單溫度變送、傳感器 |
||
|
|
I20- |
|
4~20mA電流輸出 |
||
|
V05- |
|
0~5V電壓輸出 |
|||
|
V10- |
|
0~10V電壓輸出 |
|||
|
|
SMG- |
|
壁掛數碼管王字殼 |
||
|
|

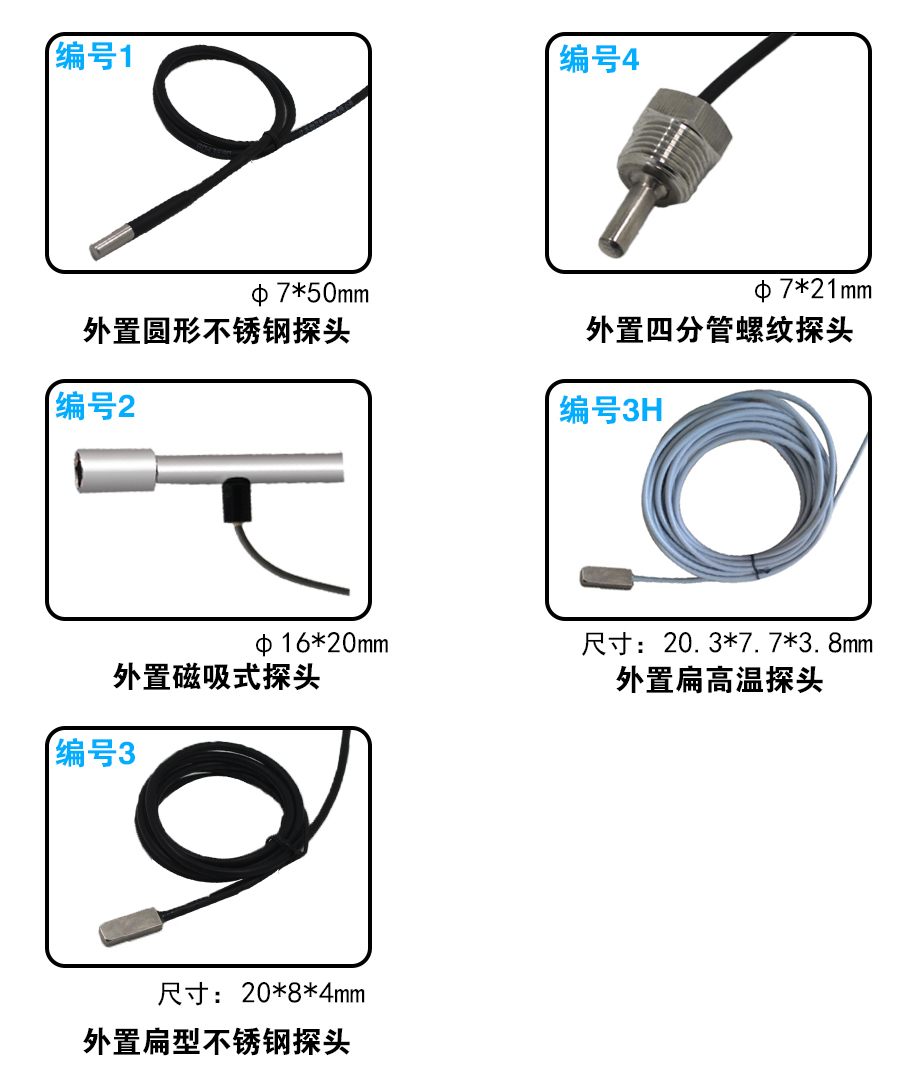

1 |
外延圓形不銹鋼探頭 |
|||
|
2 |
外延磁吸式探頭 |
||||
|
3 |
外延扁形不銹鋼探頭 |
||||
|
4 |
外延四分管螺紋探頭 |
||||
|
3H |
外延扁高溫探頭 |
||||
