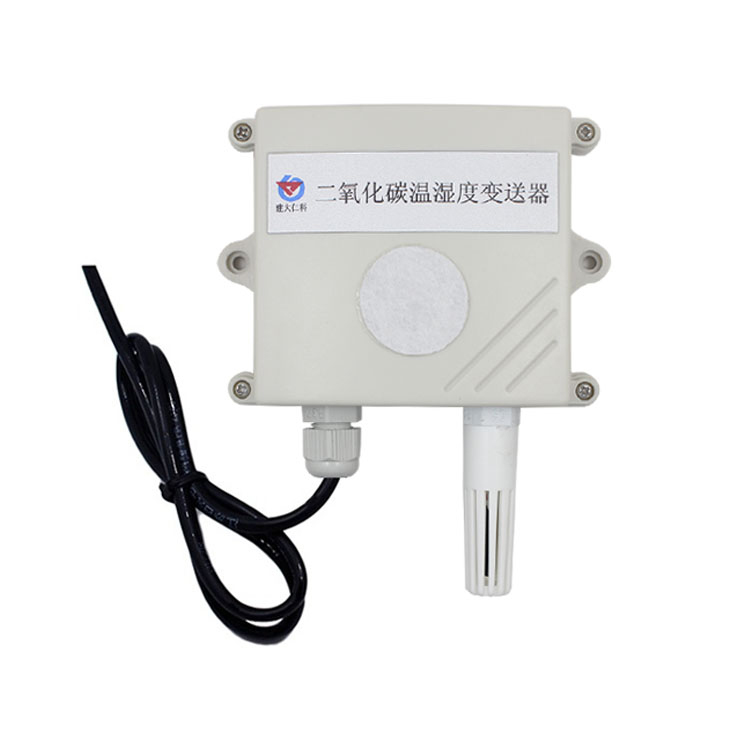

二氧化碳變送器采用新型紅外檢定技術進行CO2濃度測量，反應迅速靈敏，避免了傳統電化學傳感器的壽命及長時間漂移問題，廣泛適用于農業大棚，花卉培養、食用菌種植等需要CO2及溫濕度監測的場合。485通信，標準ModBus-RTU通信協議，通信地址及波特率可設置，最遠通信距離2000米。設備10-30V寬壓供電，外殼防護等級高，能適應現場各種惡劣條件。

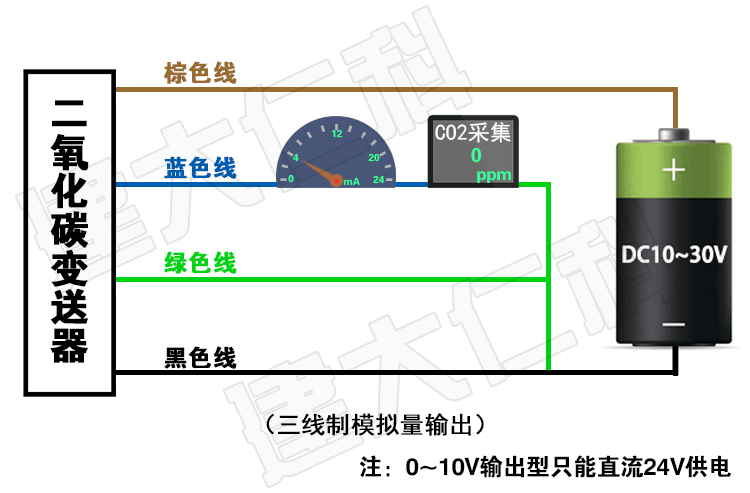

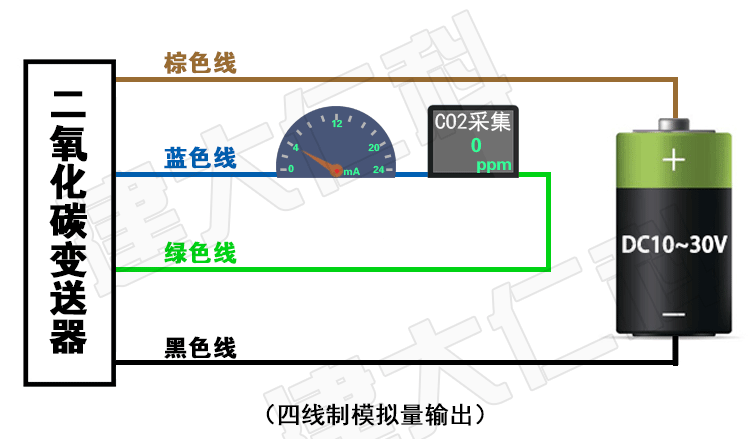

（1）電流型輸出信號轉換計算
例如量程0~+5000ppm，4~20mA輸出，當輸出信號為12mA時，計算當前二氧化碳濃度。此二氧化碳濃度量程的跨度為5000ppm，用16mA電流信號來表達，5000ppm/16mA=312.5ppm/mA，即電流1mA代表二氧化碳濃度變化312.5ppm.測量值12mA-4mA=8mA.8mA*312.5ppm/mA=2500ppm。當前二氧化碳濃度為2500ppm。
（2）電壓型輸出信號轉換計算
例如量程0~+5000ppm，0-10V輸出，當輸出信號為5V時，計算當前二氧化碳濃度。此二氧化碳濃度量程的跨度為5000ppm，用10V電壓信號來表達，5000ppm/10V=500ppm/V，即電壓1V代表二氧化碳濃度變化500ppm.測量值5V-0V=5V.5V*500ppm/V=2500ppm。當前二氧化碳濃度為2500ppm。
1)PLC采集不到數據
答：請檢查設備輸出類型；設備是否上電。
2)采集到的信號與實際差很大
答：請檢查設備量程及數據換算關系。
3)變送器輸出有跳動
答：變送器與采集器之間距離過長，造成信號紊亂。
4)如何快速判定問題
答：暫時不接后級采集設備，萬用表測量變送器信號輸出。

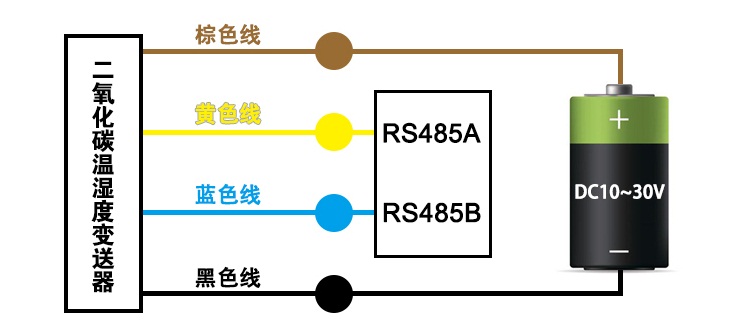

我司485型變送器通過485總線，接入我司RS-RJ-K仁科溫濕度監控平臺。通過有線方式實現溫濕度或CO2設備的集中監控。
RS-RJ-K軟件可以在本地和遠程通過網頁設置參數。
本地查看、地圖模式、導出歷史數據、短信報警設置、報警數據的Word、Excel、ppt、pdf，本地查看、打印歷史曲線并導出圖片。
遠程通過網頁查看、導出歷史數據、報警數據的Excel，查看、打印歷史曲線并導出圖片。

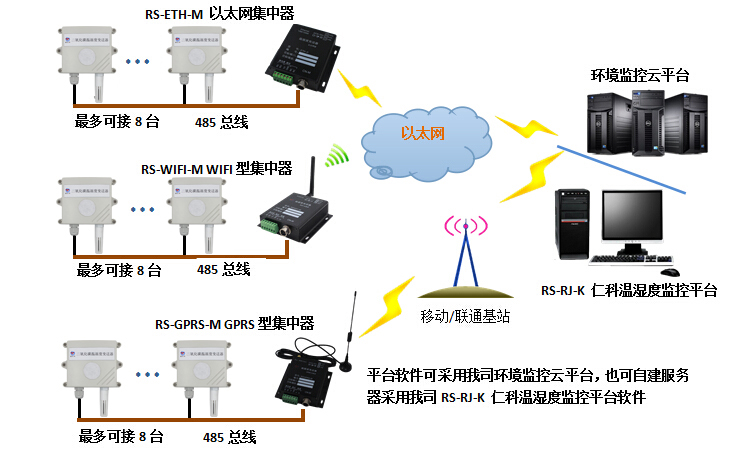

我司485型變送器，可就近接入我司RS-ETH-M或RS-WIFI-M或RS-GPRS-M型集中器將數據通過網口或WIFI或GPRS等方式將數據上送至遠程監控平臺，一臺集中器可接入8臺485型變送器，1個監控平臺可接入上千臺集中器。
環境監控云平臺是基于B/S架構開發并部署在云公網服務器上的環境監控平臺。云平臺的維護管理均由我司負責，用戶可申請免費接入。云平臺可提供設備數據超限、離線短信報警及郵件報警服務，提供免費的手機APP，一鍵登錄，方便易用。

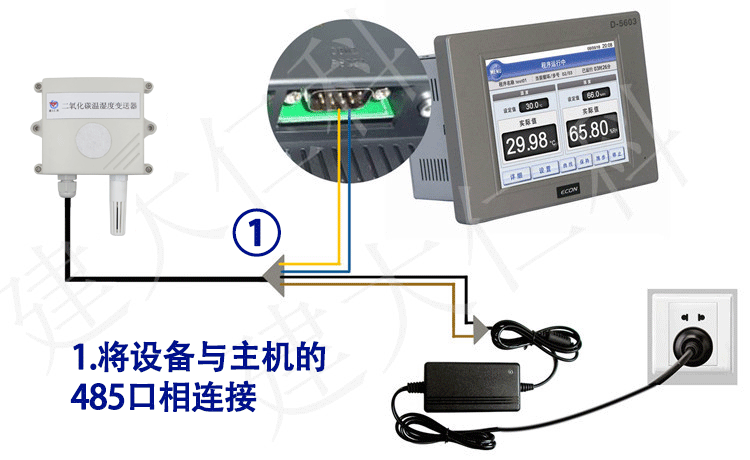

我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位?？勺鳛槎伍_發模塊接入上位機軟件、PLC或組態等，說明如下：
（1）上位機軟件二次開發
按照標準的Modbus-RTU協議，使用03功能碼來問詢設備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。
（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。
2.1新建設備需選擇“PLC”---“莫迪康”---“ModbusRTU”。
2.2在定義變量時，變量類型選擇IO實數，數據類型選擇SHORT（16位有符號數）。
2.3操作寄存器時，寄存器類型選“HR保持寄存器（03號命令）”，昆侖通態需設置成“4區輸出寄存器”，讀寫屬性為“只讀”
2.4通信超時和采集頻率建議設置在200ms以上。
2.5通信成功后，寄存器的數值即真實的光照度數據。
| 供電電源 | 10~30V DC | ||
| 功耗 | 0.3W（24VDC） | ||
| CO2測量 | 測量范圍 | 0~5000ppm、0~10000ppm （選配） | |
| CO2精度 | 0~5000ppm：±(40ppm+ 3%F·S) (25℃)、0~10000ppm：±(50ppm+ 5%F·S) (25℃) | ||
| 工作環境 | -10~+50℃、0-80%RH(無凝結) | ||
| 系統預熱時間 | 2min(可用)、10min(最大精度) | ||
| 響應時間 | 90%階躍變化時一般小于90S | ||
| 平均電流 | <85mA | ||
| 穩定性：<2%F·S | 非線性：<1%F·S | ||
| 數據更新時間：2s | 溫度影響：自帶溫度補償 | ||
| 輸出信號 | 485、4~20mA、0~5V、0~10V | ||
|
RS- |
|
公司代號 |
||||
|
|
CO2- |
|
CO2濃度變送、傳感器 |
|||
|
CO2WS- |
|
CO2濃度溫濕度三合一變送、傳感器 |
||||
|
|
N01- |
|
RS485（M0dbus協議） |
|||
|
I20- |
|
4~20mA電流輸出（注：CO2溫濕度一體型無此型號） |
||||
|
V05- |
|
0~5V電壓輸出（注：CO2溫濕度一體型無此型號） |
||||
|
V10- |
|
0~10V電壓輸出（注：CO2溫濕度一體型無此型號） |
||||
|
WIFI- |
|
WIFI型 |
||||
|
|
2- |
|
壁掛王字殼內置探頭 |
|||
|
2LW- |
|
王字殼外置探頭 |
||||
|
2W- |
|
王字殼外置高精度探頭 |
||||
|
2Y- |
|
外延CO2變送器 |
||||
|
|
空- |
|
不帶屏幕顯示 |
|||
|
OLED- |
|
帶OLED屏幕（注：CO2溫濕度一體的無此型號） |
||||
|
|
2000p |
0-2000ppm量程 |
||||
|
5000p |
0-5000ppm量程 |
|||||
|
10000p |
0-10000ppm量程 |
|||||
