一、系統概述

RS-XZJ-200-Y是我司為專機房環境場所研發的一款24小時實時監控的多功能監控主機，該設備能夠及時發現故障，減少機房值班人員，更方便機房環境的管理。主機通過從RS485接口可將我司所有的RS485型的變送器（溫度、濕度、水浸、斷電、煙感、紅外、噪聲、空氣質量）接入到監控主機，并將數據實時上傳至我司提供的云平臺或客戶自己的服務器。該設備支持GPRS、以太網、RS485有線等任一方式上傳數據，用戶可根據實際使用需求選擇相應子型號產品。

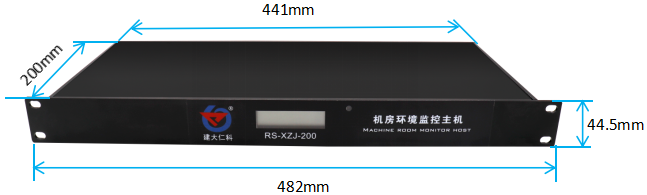

設備擁有前置顯示屏，中文顯示，配有遙控器，無需打開機柜門，直接使用遙控方式設置參數，更加安全方便的設置參數。設備尺寸采用機架式設計，1U尺寸，占用空間小，安裝方便迅速。采用金屬外殼，防塵、防靜電、防干擾能力強。

設備可以采用多種報警方式，提供完善的報警方式，短信、聲光、電話、郵件、APP提示報警。設備自帶電壓檢測，可用于市斷電報警。開關量檢測可外接門禁等開關量信號。設備擁有斷電自動緩存數據，來電自動上傳數據的功能，內置數據儲存可達52萬條記錄信息。

專為計算機網絡機房、通信機房、蓄電池組機房、等場景專門設計。

功能特點

■   全金屬機殼 防塵、防靜電、抗干擾性能強。

■   中文顯示屏幕，配有遙控器，無需打開機柜即可進行參數配置，使用安全方便。

■   1路ModBus-RTU主站接口可接入我司所有類型的485變送器例如：溫度、濕度、水浸、斷電、煙感、紅外、噪聲等。最遠傳輸距離高達2000米。

■   1路RJ45網口，可將監測數據上傳至遠端監控軟件平臺。

■   1路多功能GPRS通信接口，插入一張手機卡便可將數據上傳至遠端監控軟件平臺。

■   1路浸水檢測功能可外接漏水電極也可外接漏水繩，最長30米。

■   1路0~220V交流電壓輸入檢測，可用于市電斷電報警。

■   1路0~100V直流電壓輸入檢測，可用于檢測蓄電池電壓。

■   4路開關量輸入檢測，可外接門禁等開關量信號，第4路可用作外接翻斗式雨量計。

■   2路報警繼電器觸點輸出，可外接聲光報警器。

■   強大的脫機短信報警功能，報警內容可自定義(功能選配)。

■   內置龐大的數據存儲，可存儲52萬條記錄。

■   具有斷電續傳功能。斷電自動緩存，來電自動上傳。

■   可自動識別RS485接口從設備是否工作正常。

■   設備唯一8位地址，易于管理識別，搭配我司提供的多種軟件平臺。

■   支持云平臺遠程管理。

■   寬范圍供電電壓，直流DC 10~30V。

二、設備安裝說明

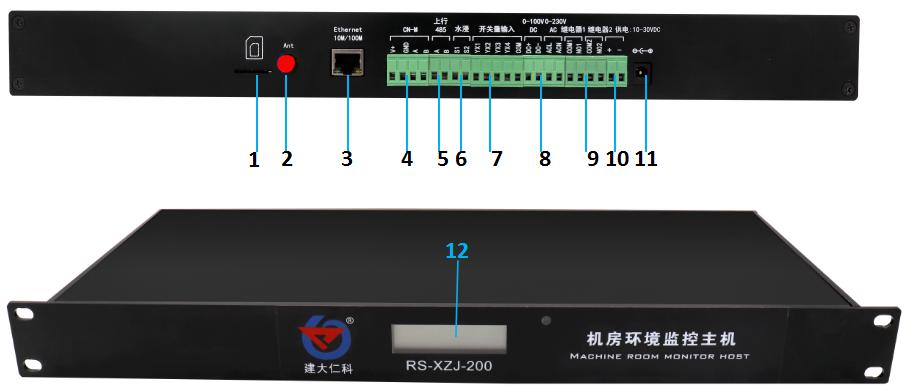

接口定義
